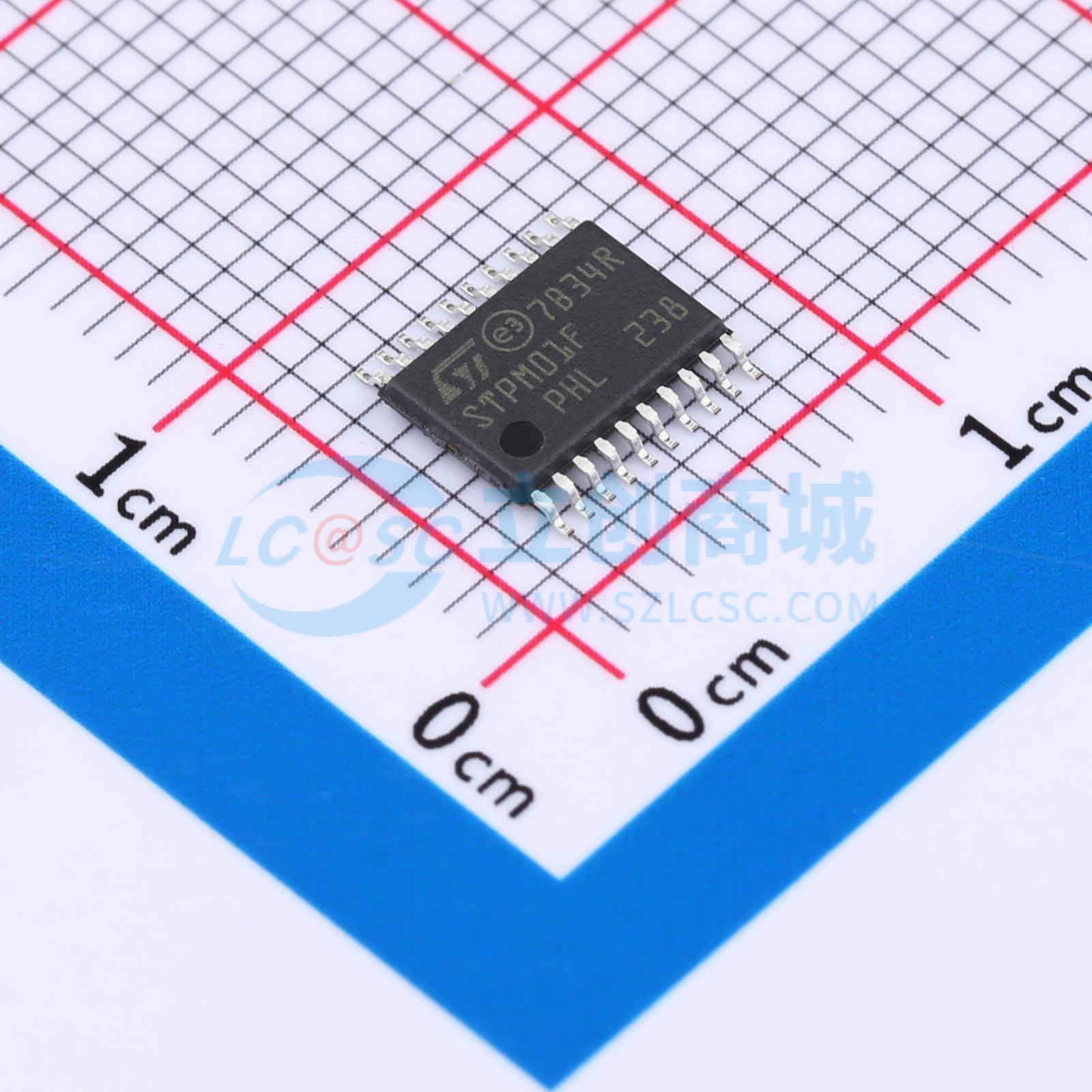

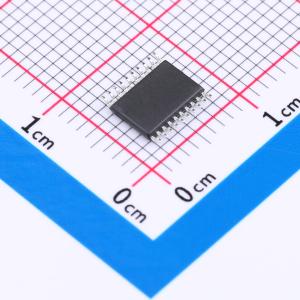

STPM01FTR

STPM01专为使用罗氏线圈、电流互感器和分流传感器的电力线系统中的有功、无功和视在电能的有效测量而设计。该器件可作为单芯片单相电能表使用，也可作为基于微控制器的单相或三相电能表中的外围测量单元。STPM01主要由两部分组成：模拟部分和数字部分。前者由前置放大器、一阶Δ∑ A/D转换器模块、带隙电压基准、低压差稳压器组成；后者由系统控制、振荡器、硬连线DSP和SPI接口组成。此外，还有一个OTP模块，可通过SPI接口利用专用命令集进行控制。配置位用于测试、配置和校准。DSP单元从模拟部分输出的一对Δ∑信号中计算出消耗的有功、无功和视在电能，以及电压和电流的有效值和瞬时值。计算结果可以脉冲频率和状态的形式显示在器件的数字输出端，也可以数据流中的数据位形式存在，可通过SPI接口从器件中读取。该系统总线接口还用于器件的生产测试和/或内部OTP位的临时或永久编程。STPM01会生成一个脉冲频率与电能成正比的输出信号，该信号用于电能表应用的校准阶段，操作非常简便。当器件完成配置和校准后，可永久写入OTP模块的专用位，以防止意外进入某些测试模式或更改任何配置位。

• 有功、无功、视在电能和有效值
• 无纹波有功电能脉冲输出
• 相线和中性线监测，用于防窃电检测
• 在整个电流范围内仅需一点即可轻松快速进行数字校准
• 用于校准和配置的OTP
• 集成用于数字和模拟电源的线性稳压器
• 可选RC或晶体振荡器
• 支持50÷60 Hz - IEC62052 - 11、IEC62053 - 2x标准
• 误差小于0.1%
• 精密电压基准：1.23 V，最大30 ppm /℃
