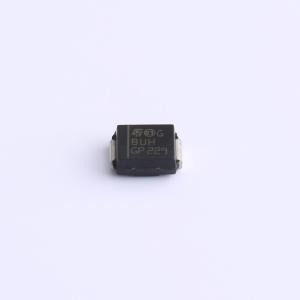

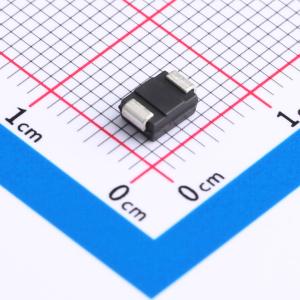

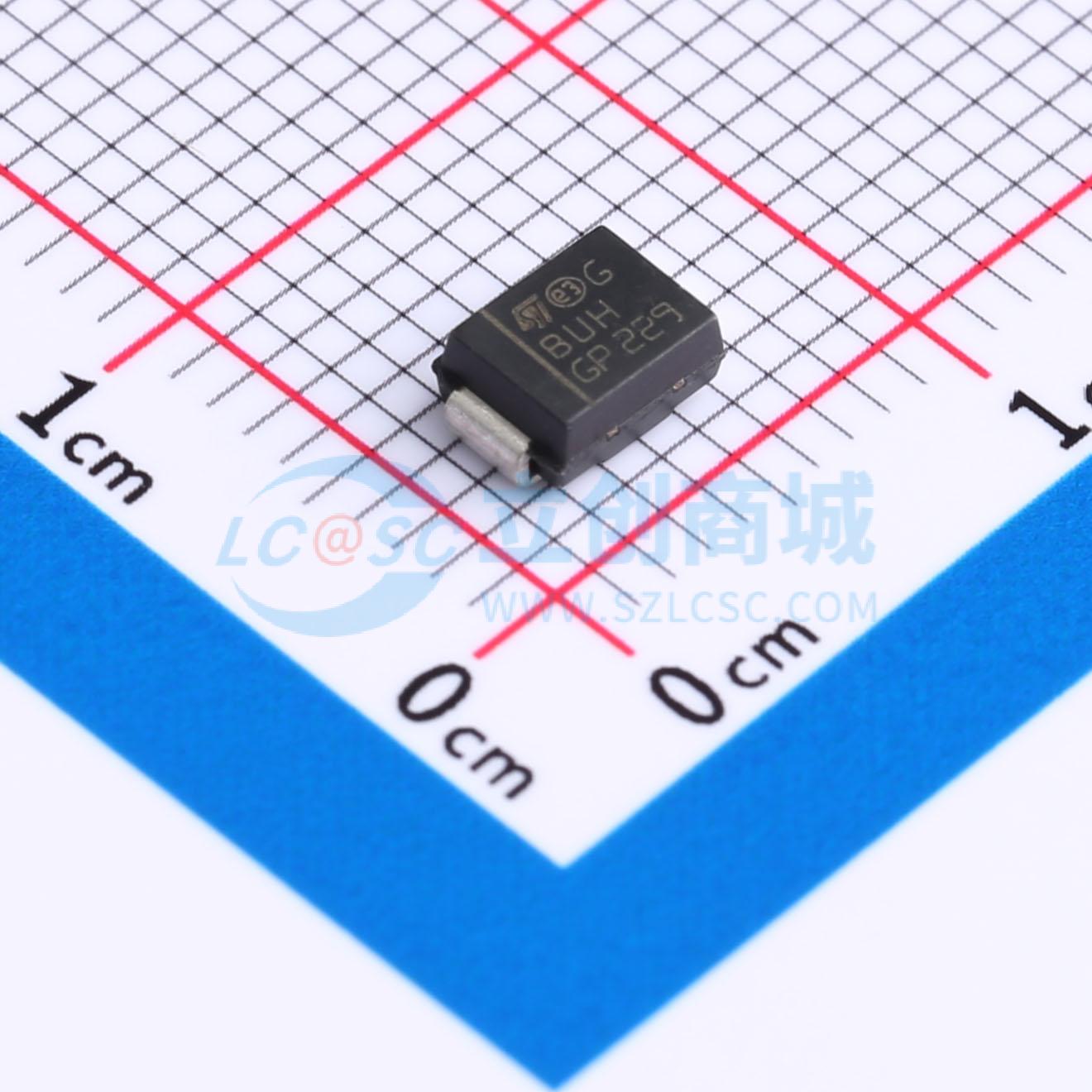

SMBJ18A-TR

单向TVS 18V截止峰值浪涌电流：21.5A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SMBJ系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电气过应力影响。该器件通常用于防护600 W（10/1000 μs）以下的浪涌。平面技术使其适用于需要低漏电流和高结温以提供长期可靠性和稳定性的高端设备和开关电源。SMBJ系列采用SMB封装。
品牌名称: ST(意法半导体)
商品型号: SMBJ18A-TR
商品编号: C2965323
商品封装: SMB(DO-214AA)
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

SMBJ系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电气过应力影响。该器件通常用于防护600 W（10/1000 μs）以下的浪涌。平面技术使其适用于需要低漏电流和高结温以提供长期可靠性和稳定性的高端设备和开关电源。 SMBJ系列采用SMB封装。

商品特性

峰值脉冲功率：600 W（10/1000 μs）和4 kW（8/20 μs）
截止电压范围：5 V至188 V
单向和双向类型
低漏电流：25 ℃时为0.2 μA，85 ℃时为1 μA
最高工作结温（Tj）：150 ℃
在最高结温（Tj）下的高功率能力：高达515 W（10/1000 μs）
引脚镀层：亚光镀锡
UL94，V0
J - STD - 020 MSL 1级
符合J - STD - 002、JESD 22 - B102 E3和MIL - STD - 750方法2026可焊性要求
亚光镀锡引脚
JESD - 201 2类晶须测试
IPC7531焊盘尺寸
JEDEC注册封装外形
IEC 61000 - 4 - 4 4级：4 kV
IEC 61000 - 4 - 2，C = 150 pF，R = 330 Ω，超过4级：30 kV（空气放电）、30 kV（接触放电）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	18V
	钳位电压	29.2V
	峰值脉冲电流(Ipp)	21.5A
	峰值脉冲功率(Ppp)	600W

	属性	参数值
	击穿电压	20V
	反向电流(Ir)	1uA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
