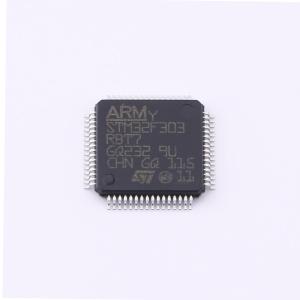

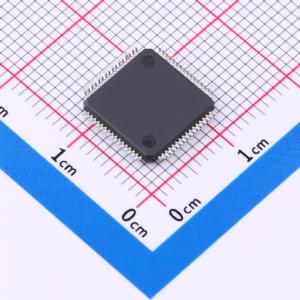

STM32F303RBT7

带DSP和FPU的主流混合信号ARM Cortex-M4 MCU，具有128 KB Flash、72 MHz CPU、MPU、CCM、5 MSPS 12位ADC、PGA和比较器

描述
带DSP和FPU的主流混合信号ARM Cortex-M4 MCU，具有128 KB Flash、72 MHz CPU、MPU、CCM、5 MSPS 12位ADC、PGA和比较器
品牌名称ST(意法半导体)
商品型号
STM32F303RBT7
商品编号
C2965352
商品封装
LQFP-64(10x10)
包装方式
托盘
商品毛重
0.35克(g)

商品参数

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM-M4
	程序存储容量	128KB
	GPIO端口数量	52
	工作电压范围	2V~3.6V
	CPU最大主频	72MHz
	工作温度范围	-40℃~+105℃
	ADC(位数)	12bit

	属性	参数值
	DAC(位数)	12bit
	USB通用接口	有
	看门狗	有
	IrDA红外接口	有
	低电压检测	有
	DMA(直接存储器存取)	有
	内部振荡器	有
	应用领域	-

详细信息
文档

详细信息

描述
特性

STM32F303xB 和 STM32F303xC 系列微控制器基于 ARM® Cortex®-M4 内核，配备浮点单元 (FPU)，提供高性能计算能力。这些微控制器具有丰富的外设和接口，适用于多种嵌入式应用，尤其是在需要高效能处理和精确模拟信号处理的应用场景中。

技术优势：

高性能处理器：通过 FPU 和 DSP 指令集支持复杂的数据处理任务。
丰富的外设集成：包括多个定时器、ADC、DAC、DMA 控制器以及多种通信接口。
灵活的电源管理：支持多种低功耗模式，优化电池寿命。
高精度模拟功能：具备高分辨率 ADC 和 DAC，适合精密测量和控制应用。
强大的连接性：内置多种通信接口，便于与其他设备进行数据交换。
易于开发：提供丰富的开发工具和支持，简化设计过程。

应用领域：

工业自动化与控制
电机控制
便携式医疗设备
消费电子
传感器数据采集与处理
需要高性能处理能力和丰富模拟功能的嵌入式系统

型号命名规则

特性：

核心：ARM® Cortex®-M4 32位 CPU，最高频率 72 MHz，单周期乘法和硬件除法，90 DMIPS（来自 CCM），DSP 指令集和内存保护单元 (MPU)。
工作条件：

- VDD, VDDA 电压范围：2.0 V 至 3.6 V。

存储器：

- 128 KB 到 256 KB 的 Flash 存储器。

- 最多 40 KB 的 SRAM，前 16 KB 实现了硬件奇偶校验检查。

- 常规加速器：8 KB 的 SRAM 在指令和数据总线上，带有硬件奇偶校验检查 (CCM)。

CRC 计算单元。
复位与电源管理：

- 上电/掉电复位 (POR/PDR)。

- 可编程电压检测器 (PVD)。

- 低功耗模式：睡眠、停止和待机。

- VBAT 电源为 RTC 和备份寄存器供电。

时钟管理：

- 4 至 32 MHz 晶振振荡器。

- 32 kHz 振荡器用于 RTC 校准。

- 内部 8 MHz RC 振荡器，可选 x16 PLL。

- 内部 40 kHz 振荡器。

多达 87 个快速 I/O：

- 所有 I/O 都可以映射到外部中断向量。

- 多个 5V 容忍 I/O。

互连矩阵。

12 通道 DMA 控制器。

四个 ADC：采样时间 0.20 µS（最多 39 个通道），分辨率可选 12/10/8/6 位，转换范围 0 至 3.6 V，支持单端/差分输入，模拟电源从 2 至 3.6 V。

两个 12 位 DAC 通道：模拟电源从 2.4 至 3.6 V。

七个高速轨到轨模拟比较器：模拟电源从 2 至 3.6 V。

四个运算放大器：可用作 PGA 模式，所有端口均可访问，模拟电源从 2.4 至 3.6 V。

多达 24 个电容感应通道：支持触摸按键、线性和旋转触摸传感器。
