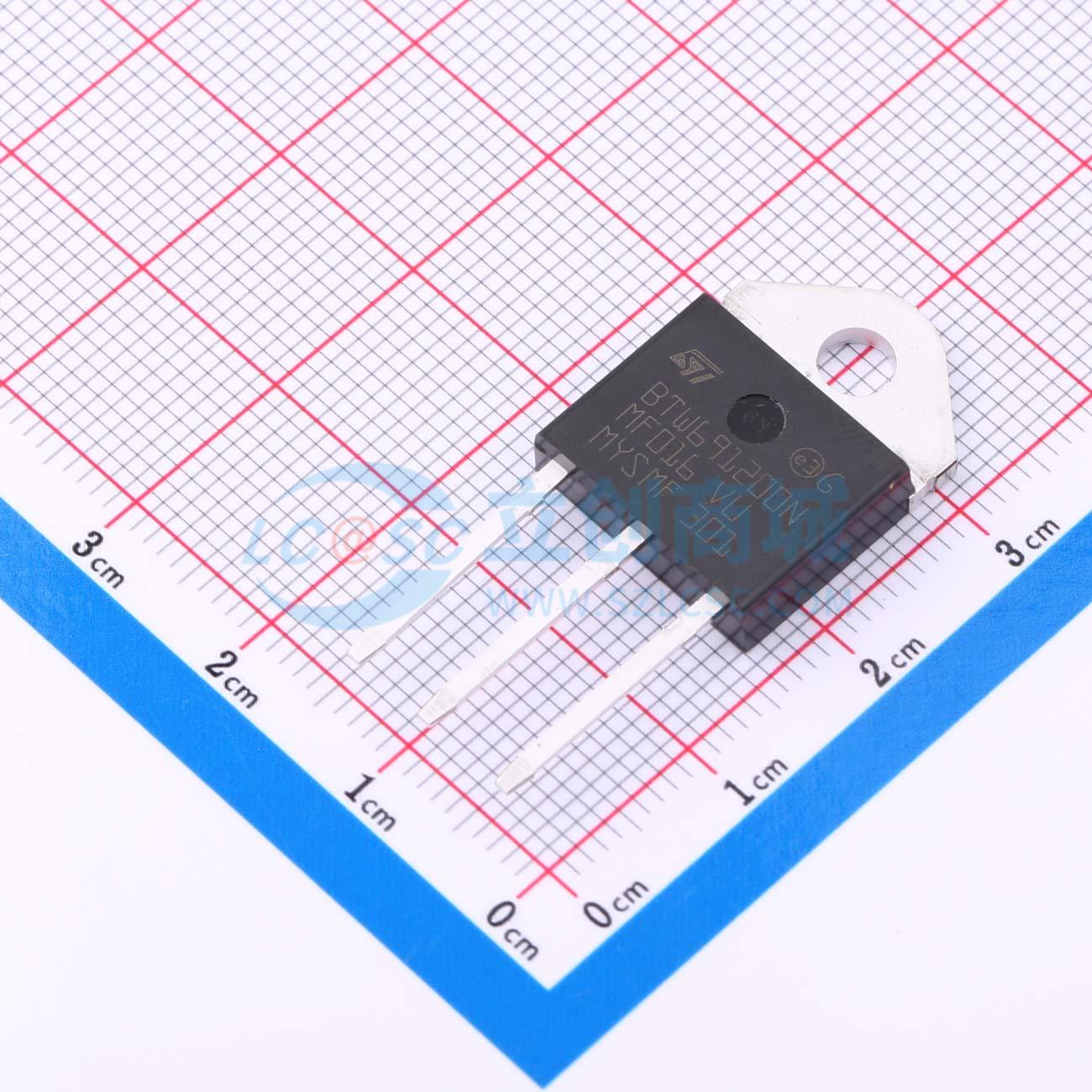

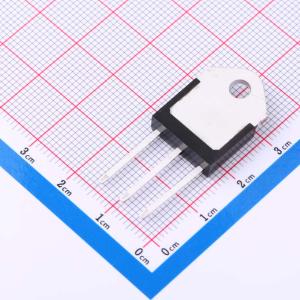

温馨提醒：图片仅供参考，商品以实物为准
BTW69-1200N
1个单向可控硅 1.2kV 100mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 50 A 1200 V SCR晶闸管，非隔离TOP3封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTW69-1200N
- 商品编号
- C2965324
- 商品封装
- TOP-3
- 包装方式
- 管装
- 商品毛重
- 7.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 1.2kV | |
| 通态电流(It) | 50A | |
| 浪涌电流 | 700A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 100mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTW69-1200N采用非绝缘TOP3高功率封装，适用于功率开关和功率耗散关键的应用，如旁路开关、可控交流整流桥、固态继电器、电池充电器、不间断电源、焊接设备和电机驱动应用。基于夹片组装技术，该产品在浪涌电流处理和热冷却能力方面具有较好的性能。
商品特性
- 通态均方根电流：50A
- 阻断电压：1200V
- 栅极电流：50mA
应用领域
- 固态继电器
- 电池充电系统
- 不间断电源
- 变速电机驱动
- 工业焊接系统
- 旁路交流开关
