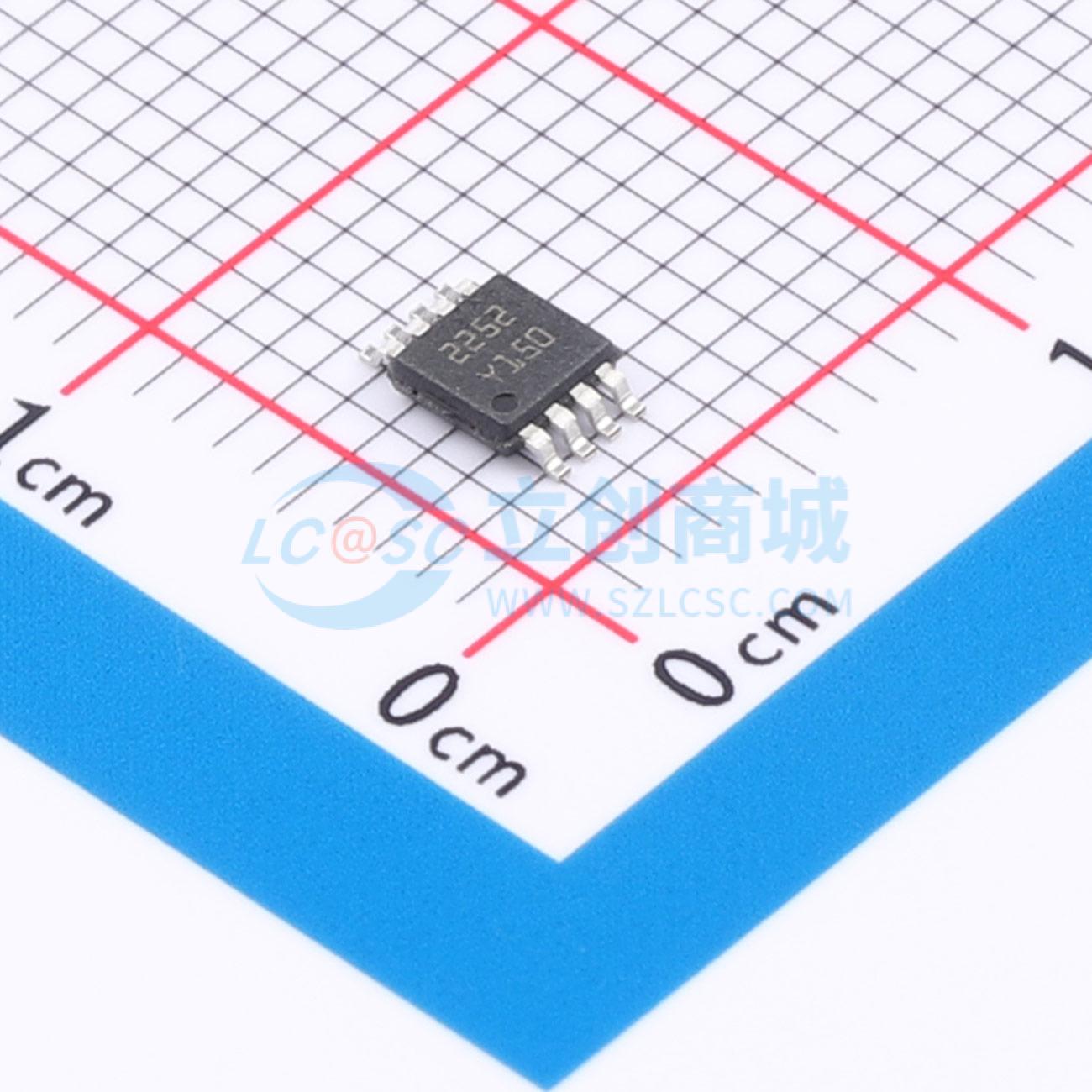

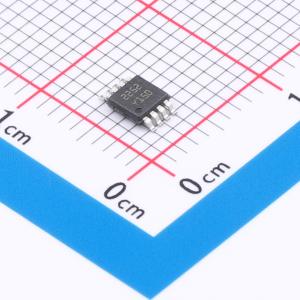

STMPS2252TTR

增强型双通道电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STMPS2242/2252/2262/2272电源分配开关适用于可能遇到大电容负载和短路情况的应用。这些器件集成了100 mΩ的MOSFET高端电源开关，适用于需要在单个封装中集成多个电源开关的电源分配系统。每个开关由独立的逻辑使能输入控制
品牌名称: ST(意法半导体)
商品型号: STMPS2252TTR
商品编号: C2965318
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.129克(g)

商品参数

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	105mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

STMPS2242/2252/2262/2272 电源分配开关适用于可能遇到大容量负载和短路的应用。这些设备集成了100 mΩ MOSFET高边电源开关，适用于需要在单个封装中使用多个电源开关的电源分配系统。

每个开关由独立的逻辑使能输入控制。当输出负载超过电流限制阈值或存在短路时，这些设备通过切换到恒流模式来将输出电流限制在安全水平，并将过流（OCx）逻辑输出拉低。当持续的大负载和短路增加开关中的功耗，导致结温升高时，热保护电路会关闭开关以防止损坏。一旦设备冷却到足够温度，热关断后的恢复是自动的。内部电路确保在存在有效输入电压之前开关保持关闭状态。

商品特性

100 mΩ 高侧 MOSFET 开关，每通道连续电流 500 mA/1000 mA
热保护
带过流逻辑输出的独立短路保护
工作电压范围 2.7 V 至 5.5 V
CMOS 和 TTL 兼容输入
典型上升时间 2.5 ms
欠压锁定
最大待机电流 13 μA
环境温度范围：-40 °C 至 85 °C
8 kV ESD 保护
反向电流保护
故障屏蔽

数据手册PDF

放大查看下载PDF

优惠活动

2.2折

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	高电平有效
	最大连续电流	500mA
