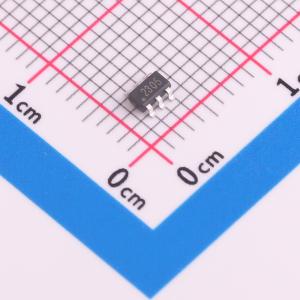

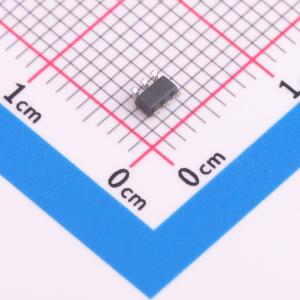

温馨提醒：图片仅供参考，商品以实物为准
YJS2305A
1个P沟道 耐压:20V 电流:5.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Trench Power LV MOSFET技术。高功率和电流处理能力。低栅极电荷
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJS2305A
- 商品编号
- C2942371
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5.4A | |
| 导通电阻(RDS(on)) | 63mΩ@1.8V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10.98nC@4.5V | |
| 输入电容(Ciss) | 1.01nF | |
| 反向传输电容(Crss) | 109pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 130pF |
商品概述
- 沟槽功率低压MOSFET技术
- 用于低RDS(ON)的高密度单元设计
- 高速开关
商品特性
- 静电放电(ESD)防护高达2.0KV（人体模型）
应用领域
- 接口、逻辑开关-负载开关-电源管理
