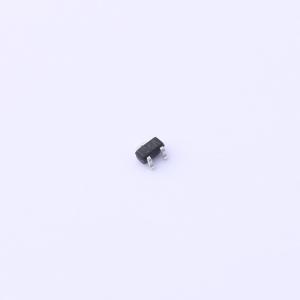

YJL3134KAE
1个N沟道 耐压:20V 电流:0.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用沟槽功率低压MOSFET技术。具有高功率和电流处理能力
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJL3134KAE
- 商品编号
- C2942390
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 500mA | |
| 导通电阻(RDS(on)) | 700mΩ@1.8V | |
| 耗散功率(Pd) | 180mW | |
| 阈值电压(Vgs(th)) | 1.1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1nC@4.5V | |
| 输入电容(Ciss) | 56pF | |
| 反向传输电容(Crss) | 2.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 20pF |
商品概述
WPM3035是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品WPM3035为无铅产品。
商品特性
- 静电放电(ESD)保护高达2.0KV(人体模型HBM)
应用领域
- 脉冲宽度调制(PWM)应用
- 负载开关
