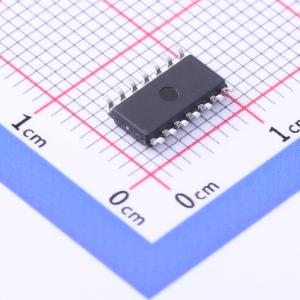

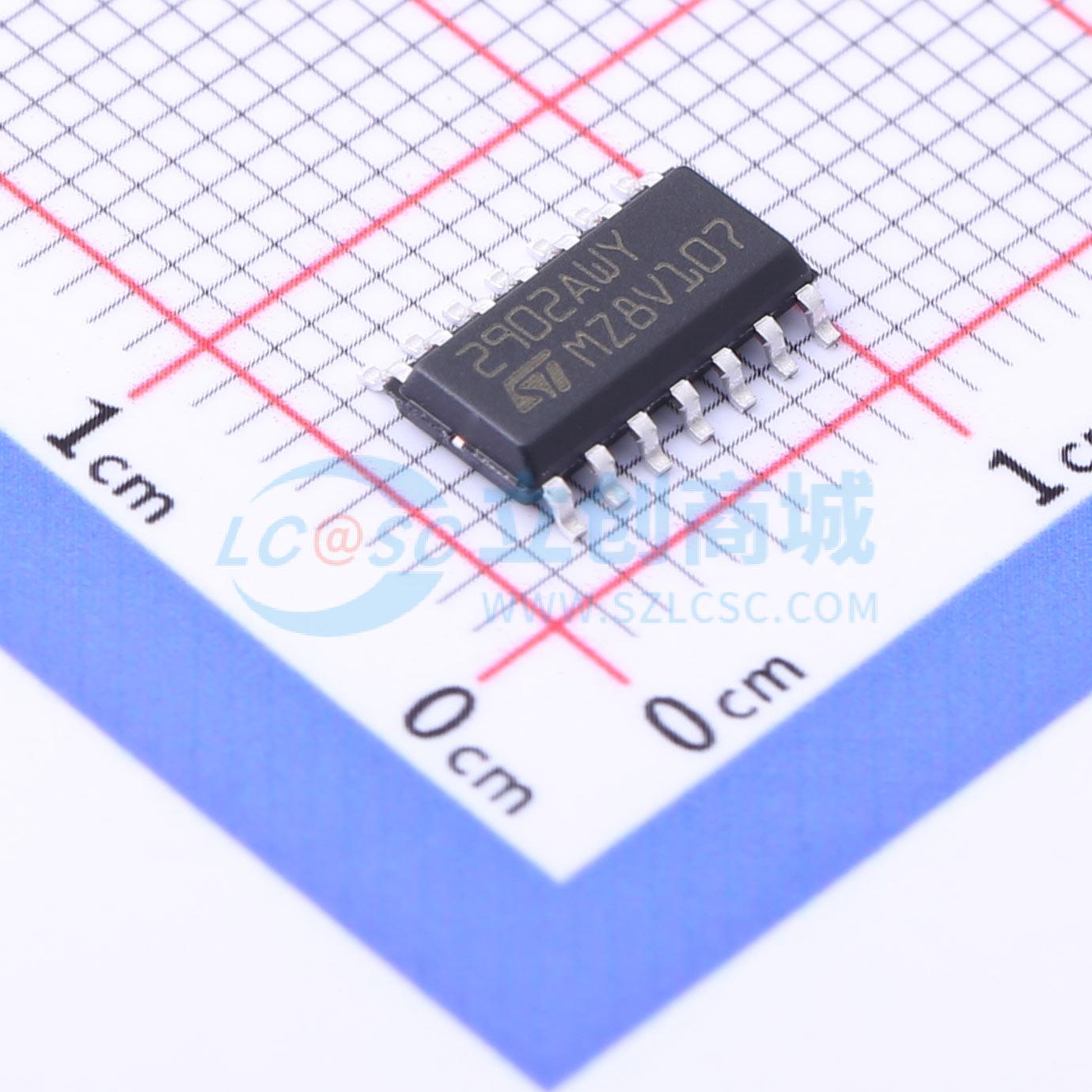

LM2902AWYDT
低功耗四运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该电路由四个独立的高增益运算放大器组成，内部实现了频率补偿，专为汽车和工业控制系统设计。该器件可在宽电压范围内由单电源供电，也可使用双电源供电，且低电源电流消耗与电源电压大小无关。所有引脚均具备高达800V的静电放电保护。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM2902AWYDT
- 商品编号
- C2935142
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.3MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 300nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 375uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~30V | |
| 双电源电压(Vee~Vcc) | -15V~-1.5V；1.5V~15V | |
| 功能特性 | - |
商品概述
LM2902W是一款低功耗四运算放大器，提供SO14和TSSOP14封装。
商品特性
- 增益带宽宽：1.3 MHz
- 输入共模电压范围包含负电源轨
- 电压增益大：100 dB
- 每放大器电源电流极低：375 μA
- 输入偏置电流低：20 nA
- 输入失调电流低：2 nA
- 内部ESD保护：800 V
- 电源范围宽
- 单电源：3 V至30 V
- 双电源：±1.5 V至±15 V
应用领域
- 交流耦合反相放大器
- 交流耦合同相放大器
- 同相直流增益放大器
- 直流求和放大器
- 有源带通滤波器
- 高输入阻抗可调增益直流仪表放大器
- 高输入阻抗直流差分放大器
- 低漂移峰值检测器
- 使用对称放大器降低输入电流（通用概念）
