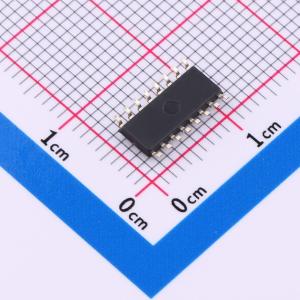

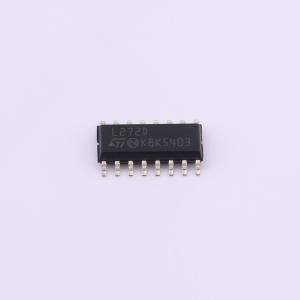

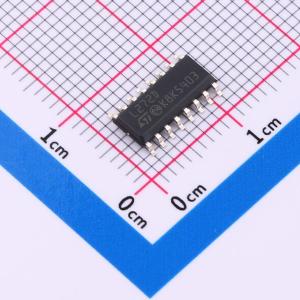

温馨提醒：图片仅供参考，商品以实物为准
L272D
双功率运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L272是一款采用Powerdip、Minidip和SO封装的单片集成电路，可用作功率运算放大器，适用于多种应用场景，包括伺服放大器、电源、光盘、录像机等。无论在何种需要运算放大器/功率提升器组合的场合，其高增益和高输出功率能力都能提供卓越的性能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L272D
- 商品编号
- C2935165
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 28V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 350kHz | |
| 输入失调电压(Vos) | 60mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 2.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 75dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 1A | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4V~28V |
应用领域
- 伺服放大器
- 电源供应
- 紧凑型光盘
- VCR
- 双向直流电机控制
- 伺服控制用于紧凑型光盘
- 录像机中的卷轴电机控制
- 电机电流控制电路
