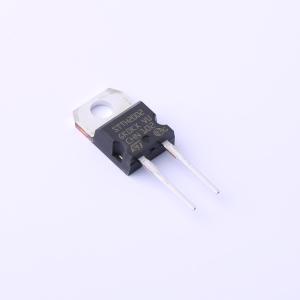

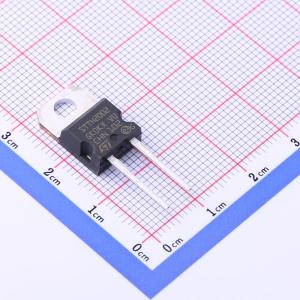

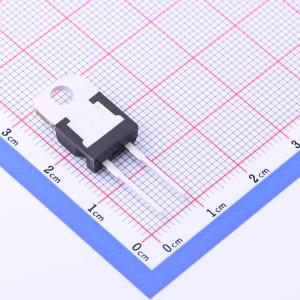

温馨提醒：图片仅供参考，商品以实物为准
STTH2002D
STTH2002D
- 描述
- 200 V，20 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH2002D
- 商品编号
- C2935177
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.15V@25A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 20A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@200V | |
| 反向恢复时间(Trr) | 16ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
这是一款单整流器，采用D²PAK、TO-220AC和绝缘TO-220AC封装。通过传导方式冷却，环氧材料符合UL94 V0标准。可使用公式P=0.75×IF(AV)+0.01×IF²(RMS)评估传导损耗。
商品特性
- 超快开关
- 低反向电流
- 低热阻
- 减少开关和传导损耗
- 高结温
- 绝缘封装：TO-220AC Ins
- 绝缘电压2500 VRMS正弦
- 按需提供D²PAK的ECOPACK合规组件
- TO-220AC和TO-220AC Ins封装的推荐扭矩值为0.55 N·m，最大扭矩值为0.70 N·m
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
