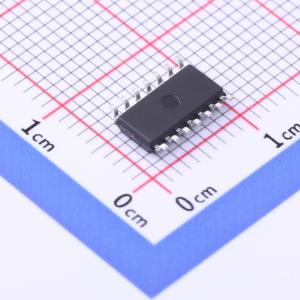

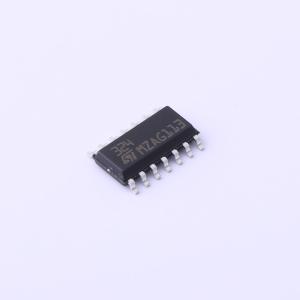

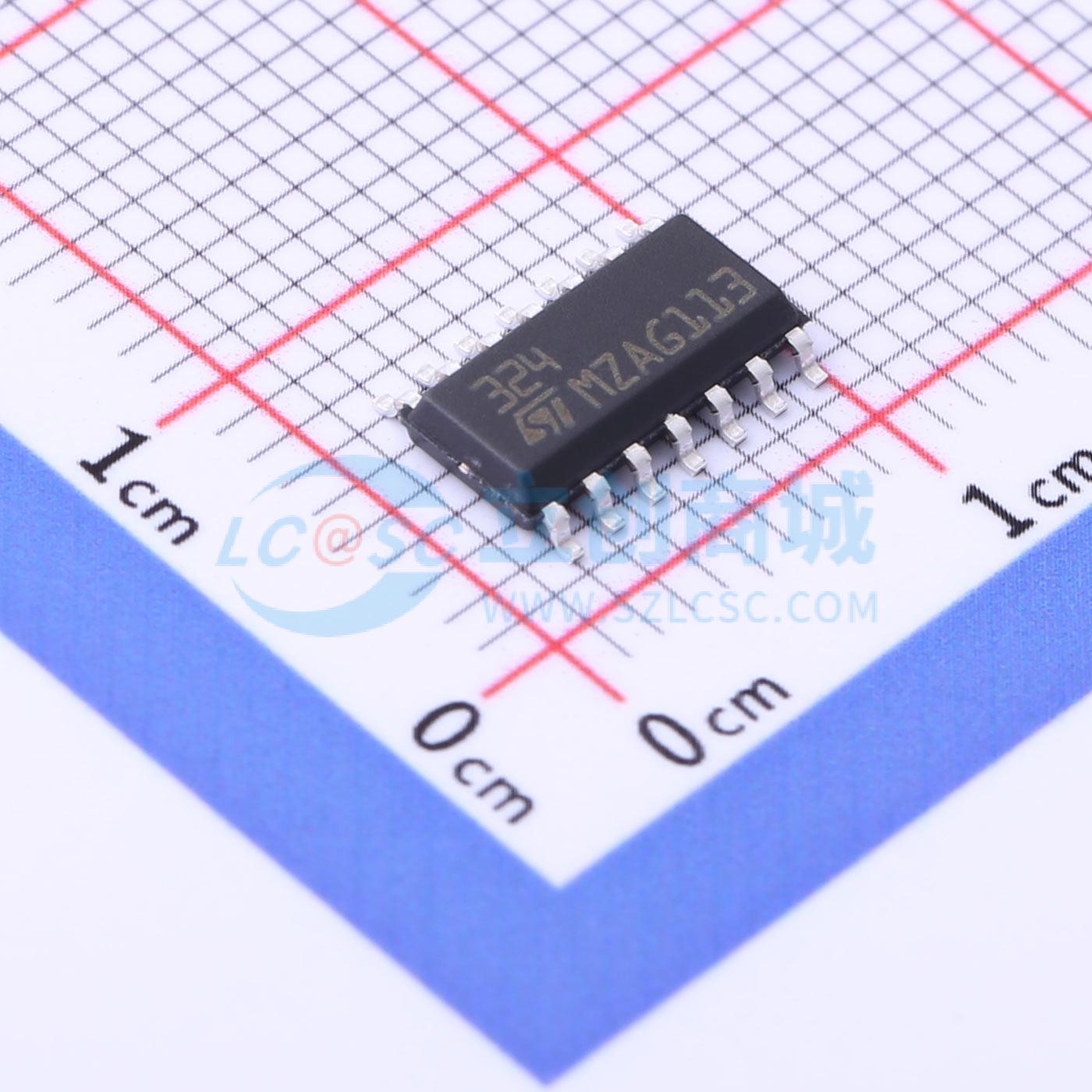

温馨提醒：图片仅供参考，商品以实物为准
LM324D
低功耗四通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM124、LM224x和LM324x由四个独立的高增益运算放大器组成，内部实现了频率补偿。它们可在宽电压范围内由单电源供电运行。 也可以采用双电源供电，且低功耗电源电流消耗与电源电压的大小无关。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM324D
- 商品编号
- C2935189
- 商品封装
- SO-14
- 包装方式
- 管装
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 20nA | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | - | |
| 静态电流(Iq) | 700uA | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 32V | |
| 单电源 | 3V~30V | |
| 双电源(Vee ~ Vcc) | -15V~-1.5V；1.5V~15V | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 输入失调电流(Ios) | 2nA | |
| 输入失调电流温漂(Ios TC) | 200pA/℃ |
商品概述
LM124、LM224x和LM324x由四个独立的高增益运算放大器组成，内部实现了频率补偿。它们可在宽电压范围内由单电源供电运行。 也可以采用双电源供电，且低功耗电源电流消耗与电源电压的大小无关。
商品特性
- 宽增益带宽：1.3 MHz
- 输入共模电压范围包含地电位
- 高电压增益：100 dB
- 每个放大器的电源电流极低：375 μA
- 低输入偏置电流：20 nA
- 低输入电压：最大3 mV
- 低输入失调电流：2 nA
- 宽电源电压范围：单电源：3 V至30 V；双电源：±1.5 V至±15 V
