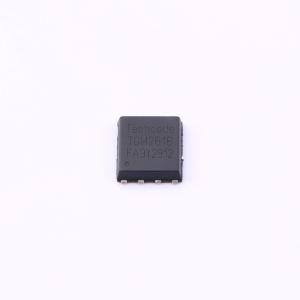

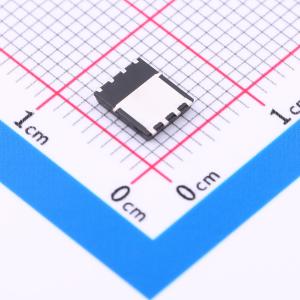

温馨提醒：图片仅供参考，商品以实物为准
TDM2618
N沟道增强型MOSFET,电流:47A,耐压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型 N 漏源电压(Vdss) 60 阈值电压(Vgs) 20 连续漏极电流(Id) 11.3 导通电阻(mΩ) 9 输入电容(Ciss) 1225 反向传输电容Crss(pF) 30 栅极电荷(Qg) 20.6
- 品牌名称
- Techcode(泰德)
- 商品型号
- TDM2618
- 商品编号
- C2935195
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.226克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 47A | |
| 导通电阻(RDS(on)) | 9mΩ@10V | |
| 耗散功率(Pd) | 36.7W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 29nC@10V | |
| 输入电容(Ciss) | 1.6nF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 235pF |
商品概述
这款超高电压 N 沟道功率 MOSFET 采用基于创新专有垂直结构的 MDmesh™ K5 技术设计。其成果是显著降低导通电阻，并实现超低栅极电荷，适用于对功率密度和效率要求极高的应用。
商品特性
- 业界最低的 RDS(on) x 面积
- 业界最佳的品质因数 (FoM)
- 超低栅极电荷
- 100% 雪崩测试
- 齐纳保护
应用领域
- 开关应用
