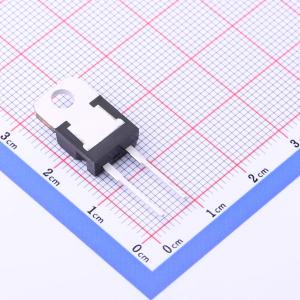

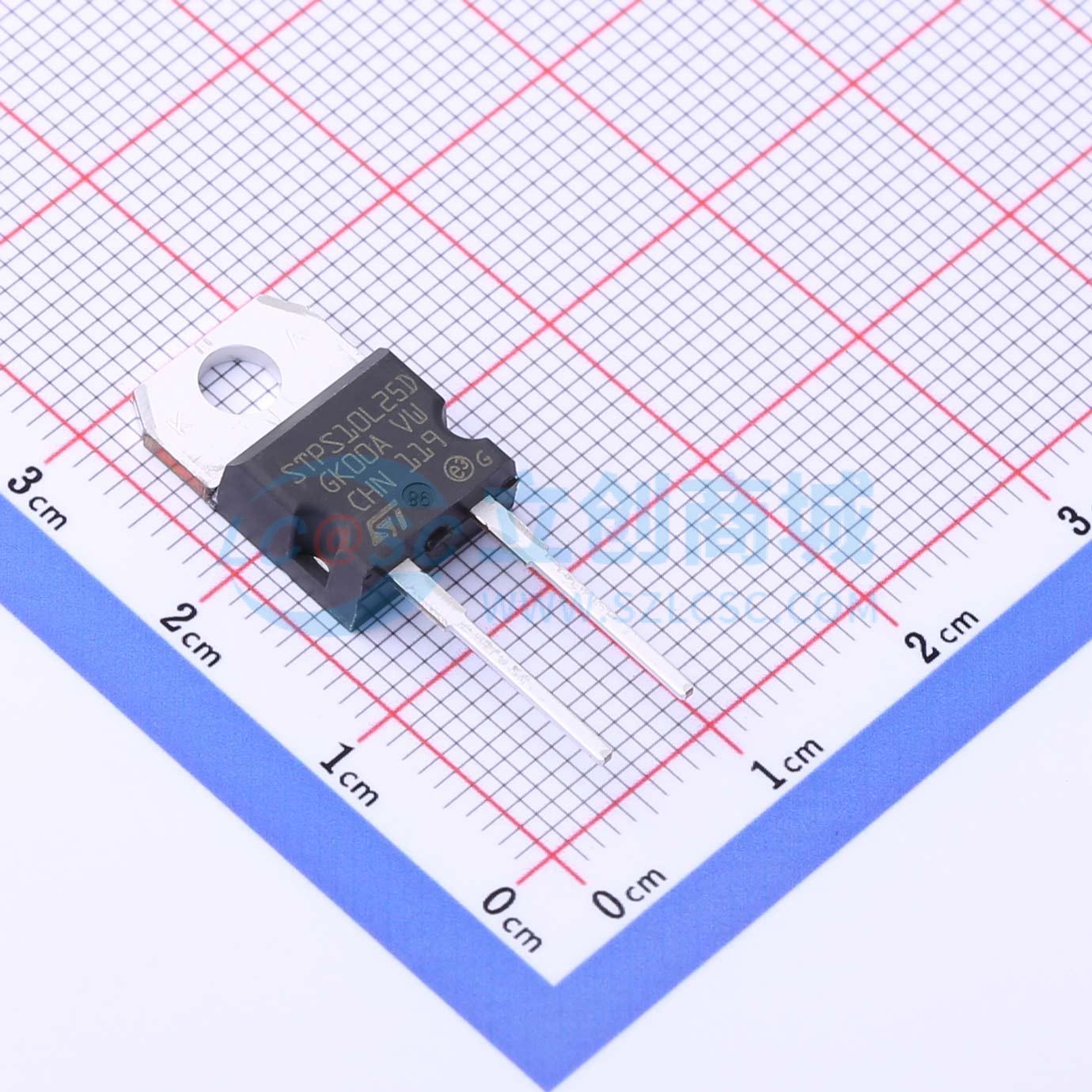

温馨提醒：图片仅供参考，商品以实物为准
STPS10L25D
电压:25V 电流:10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 25 V、10 A低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS10L25D
- 商品编号
- C2935182
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 460mV@10A | |
| 直流反向耐压(Vr) | 25V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 800uA@25V | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品概述
单肖特基整流器，适用于开关模式电源和高频DC-DC转换器。该器件特别用于3.3V开关模式电源单元的次级整流。
商品特性
- 正向压降极低，功耗更小
- 优化了导通与反向损耗的平衡，提升应用效率
- 具备雪崩能力（已明确规格）
- D²PAK封装可按需提供符合ECOPACK®2标准的组件
- 冷却方式：传导（C）
- 环氧树脂符合UL 94 V0标准
- TO-220AC封装推荐扭矩值：0.55 N·m
- TO-220AC封装最大扭矩值：0.7 N·m
- 功率计算：P = 0.22×I_F(AV) +0.013×I_F²(RMS)（用于评估最大导通损耗）
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 3.3V开关模式电源单元的次级整流
