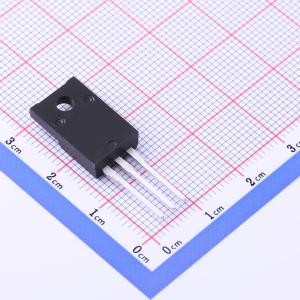

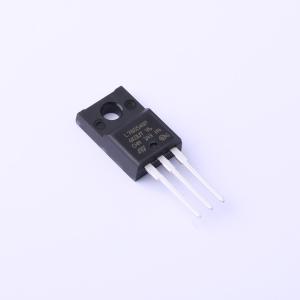

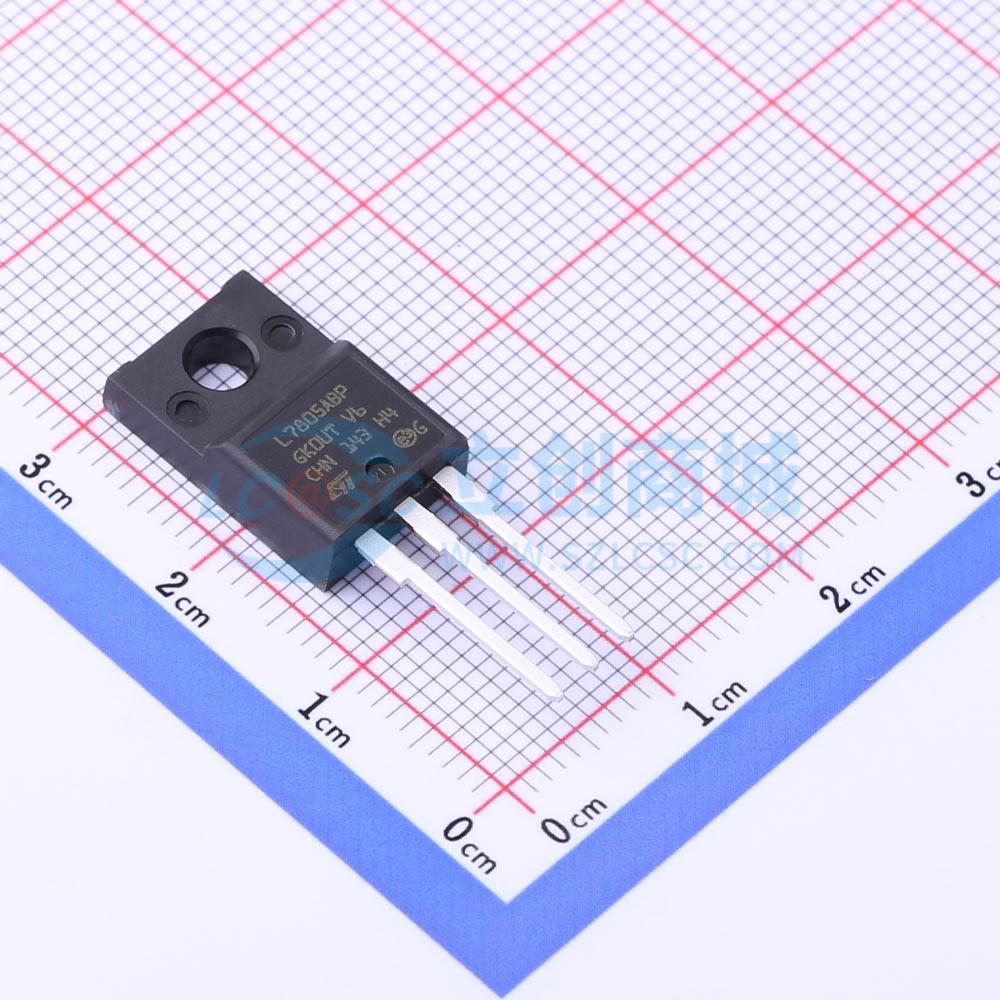

L7805ABP

正稳压器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 三端正压调节器有TO-220、TO-220FP、D²PAK和DPAK封装以及几种固定输出电压，适用于广泛的应用。这些调节器可以提供板载本地调节，消除了与单点调节相关的分配问题。每种类型都内置了内部电流限制、热关断和安全区域保护，使其基本不会损坏。如果提供足够的散热，它们可以提供超过1A的输出电流。虽然主要设计为固定电压调节器，但这些器件可以与外部元件一起使用，以获得可调电压和电流。
品牌名称: ST(意法半导体)
商品型号: L7805ABP
商品编号: C2935188
商品封装: TO-220FP
包装方式: 管装
商品毛重: 2.72克(g)

商品参数

商品概述

L78系列三端正电压稳压器提供TO-220、TO-220FP、D²PAK和DPAK封装，以及多种固定输出电压，适用于广泛的应用场景。这些稳压器可提供板载局部稳压，消除了单点稳压带来的配电问题。每种型号都内置了内部限流、热关断和安全工作区保护功能，基本不会损坏。如果配备足够的散热装置，它们可提供超过1 A的输出电流。虽然这些器件主要设计为固定电压稳压器，但也可与外部元件配合使用，以获得可调电压和电流。

商品特性

输出电流高达1.5 A
输出电压为5、6、8、8.5、9、12、15、18、24 V
热过载保护
短路保护
输出瞬态安全工作区保护
输出电压容差为2%（A版本）
在扩展温度范围内性能有保证（A版本）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	35V
	输出电压	5V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	68dB@(120Hz)
	压差	2V@(1A)

	属性	参数值
	静态电流(Iq)	6mA
	噪声	10uVrms
	特性	过热保护；短路保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
