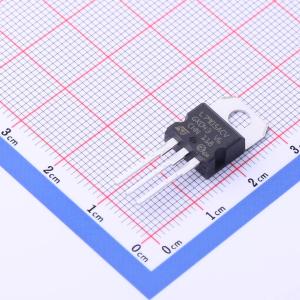

温馨提醒：图片仅供参考，商品以实物为准
L7905ACV
5V 1.5A 35V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- L79xxAC 系列三端负电压稳压器有 TO - 220 和 D²PAK 封装形式，提供多种固定输出电压。这些稳压器可实现板载本地稳压，消除了单点稳压带来的配电问题；此外，由于其电压选项与 L78xxA 正电压标准系列相同，因此特别适用于正负电源供电系统。如果配备足够的散热装置，它们可提供超过 1.5 A 的输出电流
- 品牌名称
- ST(意法半导体)
- 商品型号
- L7905ACV
- 商品编号
- C2936098
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 负极 | |
| 工作电压 | 35V | |
| 输出电压 | 5V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 54dB@(120Hz) | |
| 压差 | 1.4V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3mA | |
| 噪声 | 100uV | |
| 功能特性 | 短路保护；热关断 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
L79xxAC系列三端负电压稳压器提供TO-220和D2PAK封装及多种固定输出电压。该系列可实现板载局部稳压，消除单点稳压的配电问题；其电压选项与L78xxA正电压标准系列一致，特别适用于分离式电源。若配备足够散热，输出电流可超过1.5A。虽然主要设计为固定电压稳压器，但可通过外部元件实现可调电压和电流。
商品特性
- 输出电流可达1.5A
- 输出电压包括-5V、-8V、-12V、-15V、-24V
- 具备热过载保护功能
- 具备短路保护功能
- 具备输出过渡SOA保护功能
应用领域
- 固定输出稳压器
- 分离式电源（±15V - 1A）
- 提高输出电压的电路
- 大电流负电压稳压器（-5V/4A，带5A限流）
- 板载局部稳压场景
- 与L78xxA系列配合构建分离式电源
