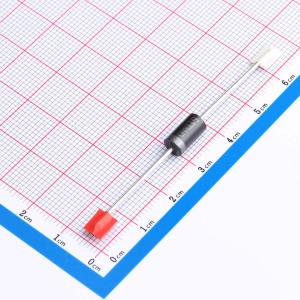

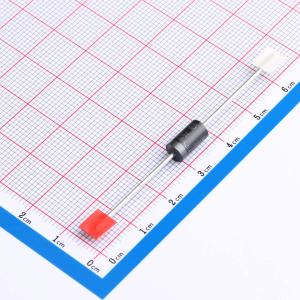

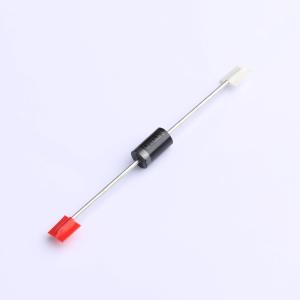

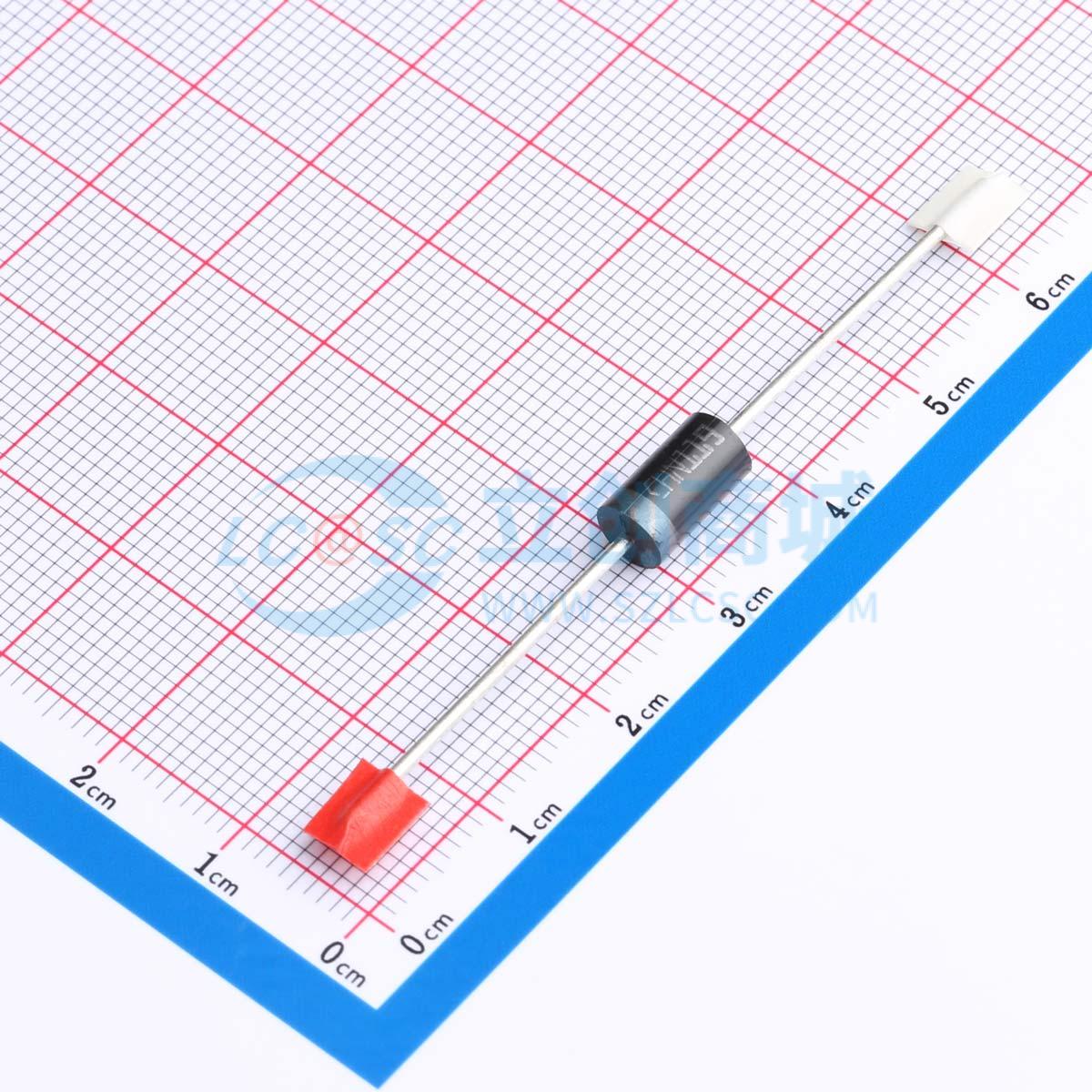

1.5KE36A
单向TVS 30.8V截止 30.5A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- 1.5KE36A
- 商品编号
- C2936113
- 商品封装
- DO-201
- 包装方式
- 盒装
- 商品毛重
- 0.98克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 30.8V | |
| 钳位电压 | 49.9V | |
| 峰值脉冲电流(Ipp) | 30.5A |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 34.2V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品概述
1.5KE系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 在10/1000μs波形下具有1500W的峰值脉冲能力，重复率（占空比）：0.01%
- DO-201封装的玻璃钝化芯片结
- 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0μs
- 出色的钳位能力
- 典型故障模式是因过压或过流导致短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC-61000-4-2标准，静电放电（ESD）防护能力为30kV（空气放电）、30kV（接触放电）
- 依据IEC 61000-4-2标准对数据线进行ESD保护
- 依据IEC 61000-4-4标准对数据线进行电快速瞬变脉冲群（EFT）保护
- 低增量浪涌电阻
- 当最小击穿电压（VBR min）> 2V时，典型反向电流（IR）小于1μA
- 保证高温回流焊接：260℃/30秒，引脚长度0.375英寸（9.5mm），拉力5磅（2.3kg）
- 击穿电压（VBR）@结温（TJ） = VBR@25℃ × (1 + αT×(TJ - 25))（αT：温度系数，典型值为0.1%）
- 塑料封装的阻燃等级符合UL标准的V-0级
- 无铅亚光镀锡
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J-STD609A.01）
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于保护电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响的电路。
