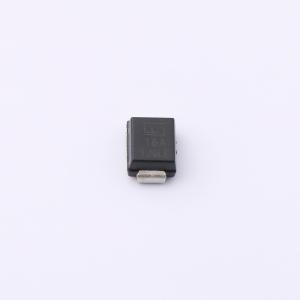

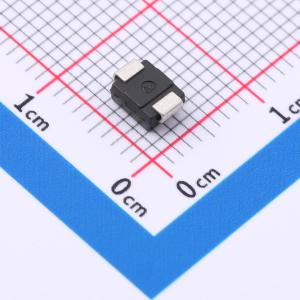

温馨提醒：图片仅供参考，商品以实物为准
P6SMB16A
单向TVS 13.6V截止 峰值浪涌电流：27.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P6SMB系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- P6SMB16A
- 商品编号
- C2936111
- 商品封装
- DO-214AA
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 13.6V | |
| 钳位电压 | 22.5V | |
| 峰值脉冲电流(Ipp) | 27.1A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 15.2V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
P6SMB系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 在10/1000μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 出色的钳位能力
- 低增量浪涌电阻
- 当VBR最小值>12V时，典型反向电流小于1μA
- 优化的表面贴装布局，对PCB空间影响最小
- 薄型封装
- 因超过最大额定值而导致的典型故障模式为短路状态
- 根据JEDEC JESD201A的表4a和4c进行晶须测试
- IEC 61000 - 4 - 2静电放电防护：空气放电30kV，接触放电30kV
- 依据IEC 61000 - 4 - 4标准对数据线进行电快速瞬变脉冲群防护
- 内置应力释放结构
- 快速响应时间：从0V到VBR最小值通常小于1.0ps
- 保证高温回流焊接：260℃/30秒
- VBR @ T = VBR @25℃ x (1 + αT x (T - 25))（αT：温度系数，典型值为0.1%）
- UL认可的化合物，符合V - 0阻燃等级
- 根据J - STD - 020标准，满足MSL 1级，无铅最高峰值温度260℃
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/ JEDEC J - STD - 609A.01）
- UL认证符合ANSI/UL 497B：数据通信和火灾报警电路保护器。
应用领域
- TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
