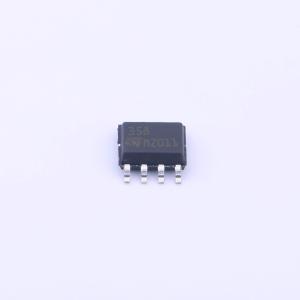

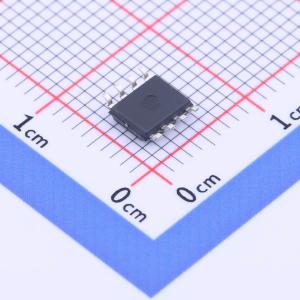

LM358D
低功耗双运算放大器，低输入偏置电流
- SMT扩展库
- 嘉立创SMT补贴
描述
低功耗双运算放大器，低输入偏置电流
- 品牌名称ST(意法半导体)
商品型号
LM358D商品编号
C2936099商品封装
SO-8包装方式
管装
商品毛重
0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 700kHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 0.6V/us | |
| 输入偏置电流(Ib) | 20nA | |
| 噪声密度(eN) | 55nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ |
详细信息
- 特性
频率补偿与性能规格
- 频率补偿： 内部实现。
- 直流电压增益： 100 dB。
- 带宽（单位增益）： 1.1 MHz，经过温度补偿。
- 每通道供电电流： 非常低，且基本上不受供电电压的影响。
- 输入偏置电流： 20 nA，经过温度补偿。
- 输入失调电压： 2 mV。
- 输入失调电流： 2 nA。
- 输入共模电压范围： 包含负轨。
- 差分输入电压范围： 等于电源电压。
- 输出电压摆幅： 0 V 至 (VCC ± 1.5 V)。
产品规格
ST(意法半导体)_DS0442 低功耗双运算放大器 15.1（英文）
查看详情
技术文档
ST(意法半导体)_如何将低电压精密运算放大器的性能扩展到高压高侧电流检测应用 1.0（英文）
查看详情
用户手册
ST(意法半导体)_UM0065 标准线性产品宏观模型用户手册 1.0（英文）
查看详情
Design Notes & Tips
ST(意法半导体)_DT0073 基于 X-NUCLEO-IKA01A1 扩展板 1.0 的光学心率监测（英文）
查看详情
工具/软件相关的应用笔记
ST(意法半导体)_AN4301 STEVAL-CCA036V1 单运算放大器演示板指南 1.0（英文）
查看详情
简报
ST(意法半导体)_意法半导体汽车应用模拟产品 11.2017（英文）
查看详情
ST(意法半导体)_运算放大器中的精度指的是什么？（英文）
查看详情
选型指南
ST(意法半导体)_ST 模拟片高性能运算放大器和比较器，是耐用、坚固及性能方面的最佳选择 1.0（英文）
查看详情
手册
ST(意法半导体)_运算放大器快速参考指南 1.0（中文）
查看详情
ST(意法半导体)_运算放大器：性能、稳健性和先进技术 1.0（英文）
查看详情
ST(意法半导体)_智能工业产品与解决方案 3.1（中文）
查看详情
