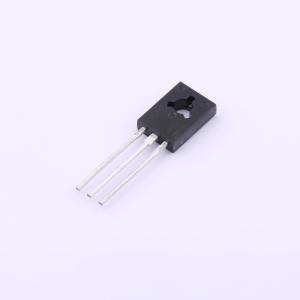

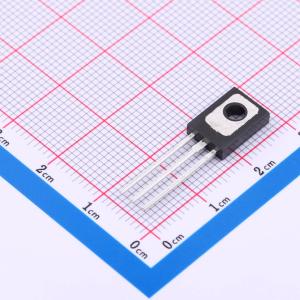

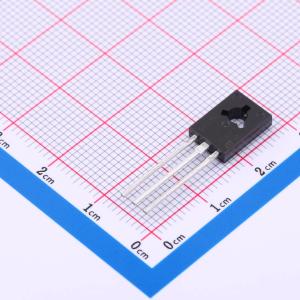

温馨提醒：图片仅供参考，商品以实物为准
BD680
互补硅功率达林顿晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 器件采用平面基岛技术制造，具有单片达林顿结构。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BD680
- 商品编号
- C2935175
- 商品封装
- SOT-32-3
- 包装方式
- 管装
- 商品毛重
- 0.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | 80V | |
| 直流电流增益(hFE) | 750 | |
| 耗散功率(Pd) | 40W | |
| 集电极电流(Ic) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 500uA | |
| 集射极饱和电压(VCE(sat)) | 2.5V | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
这些器件采用平面基岛技术制造，具有单片达林顿结构。
商品特性
- 良好的hFE线性度
- 高fT频率
- 集成反并联集电极 - 发射极二极管的单片达林顿结构
应用领域
- 线性和开关工业设备
