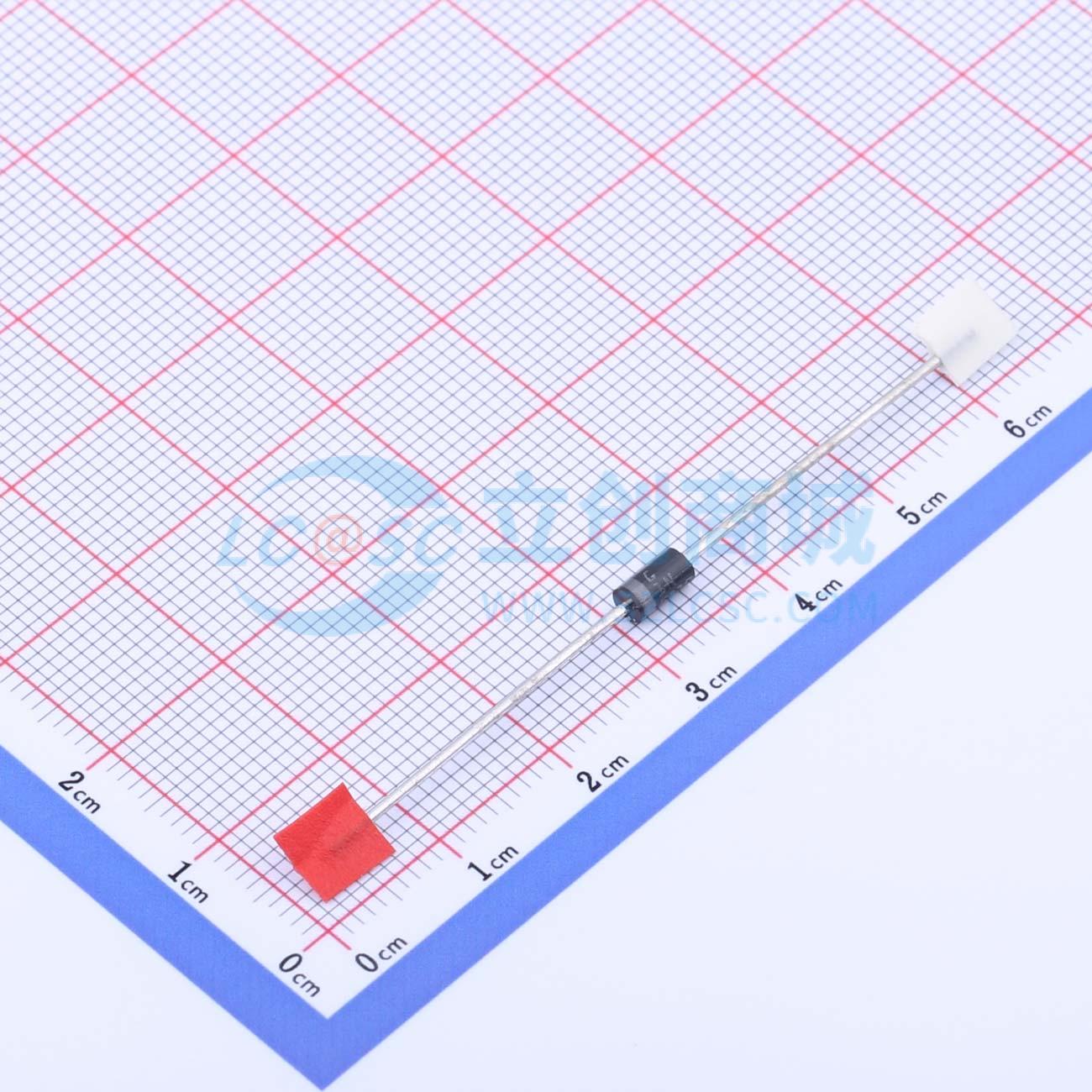

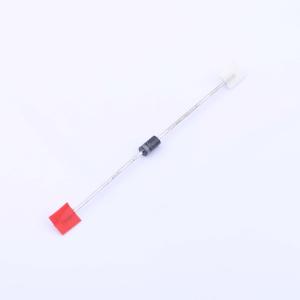

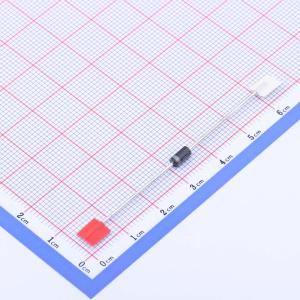

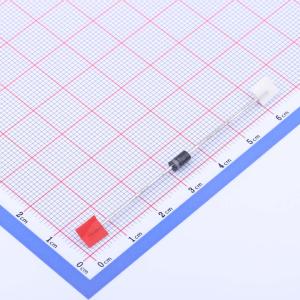

1N5817
电压:20V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 20 V、1 A轴向功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- 1N5817
- 商品编号
- C2935162
- 商品封装
- DO-41
- 包装方式
- 盒装
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 750mV@3A | |
| 直流反向耐压(Vr) | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 500uA@20V | |
| 非重复峰值浪涌电流 (Ifsm) | 25A |
商品概述
轴向功率肖特基整流器，采用DO-41封装，环氧树脂符合UL94 V0标准，色带表示阴极。
商品特性
- 传导损耗非常小
- 开关损耗可忽略
- 开关速度极快
- 正向压降低
- 具备规定的雪崩能力
- dPtot/dTj < 1/Rth(j-a)条件可避免单个散热器上二极管的热失控
- 脉冲测试条件：tp=380μs，δ<2%
- 传导损耗计算公式：对于1N5817/1N5818，P=0.3×IF(AV)+0.090×IFC(RMS)²；对于1N5819，P=0.3×IF(AV)+0.150×IF²(RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流电路
- 极性保护
- 小型电池充电器
