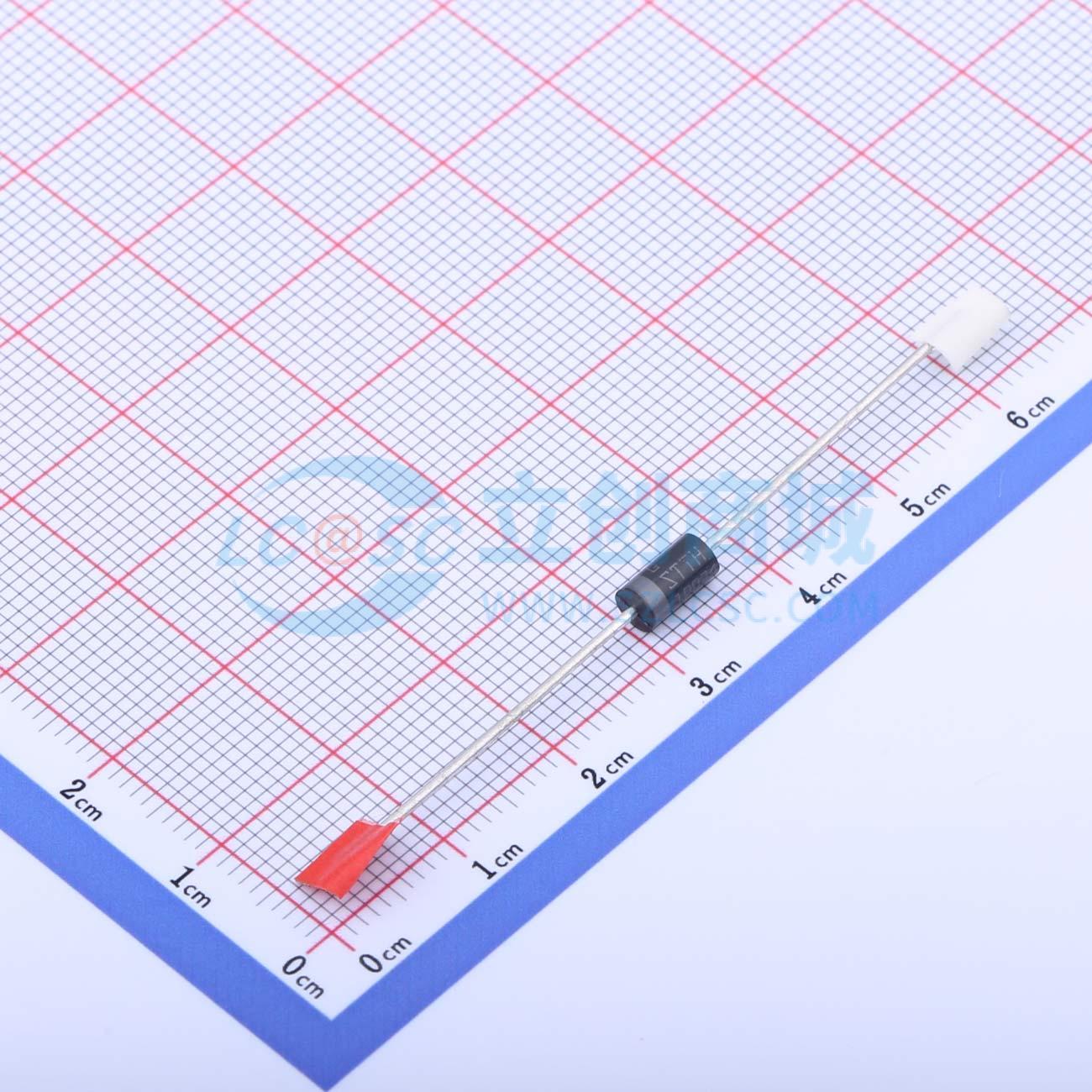

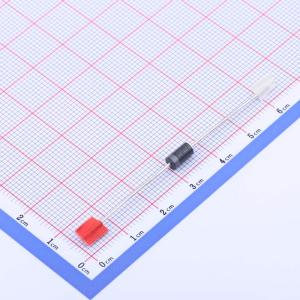

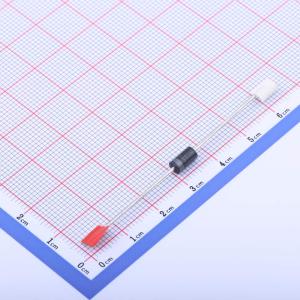

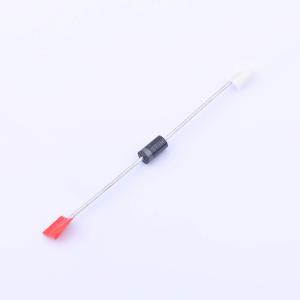

温馨提醒：图片仅供参考，商品以实物为准
STTH1R02Q
STTH1R02Q
- 描述
- 200 V，1 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1R02Q
- 商品编号
- C2935163
- 商品封装
- DO-15
- 包装方式
- 盒装
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 760mV@1.5A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 3uA@200V | |
| 反向恢复时间(Trr) | 23ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
STTH1R02采用200V平面Pt掺杂技术，特别适用于开关模式基极驱动和晶体管电路。采用SMA、SMB、DO-41和DO-15封装，STTH1R02适用于低压、高频逆变器、续流和极性保护。
商品特性
- 极低的传导损耗
- 可忽略的开关损耗
- 低正向压降
- 高结温
- ECOPACK®2封装
- 脉冲测试：tp=5ms，δ<2%
- 脉冲测试：tp=380μs，δ<2%
- 传导损耗计算公式：P=0.68×IF(AV)+0.08×IF²(RMS)
应用领域
- 开关二极管
- LED照明
- 辅助电源
- 续流二极管
