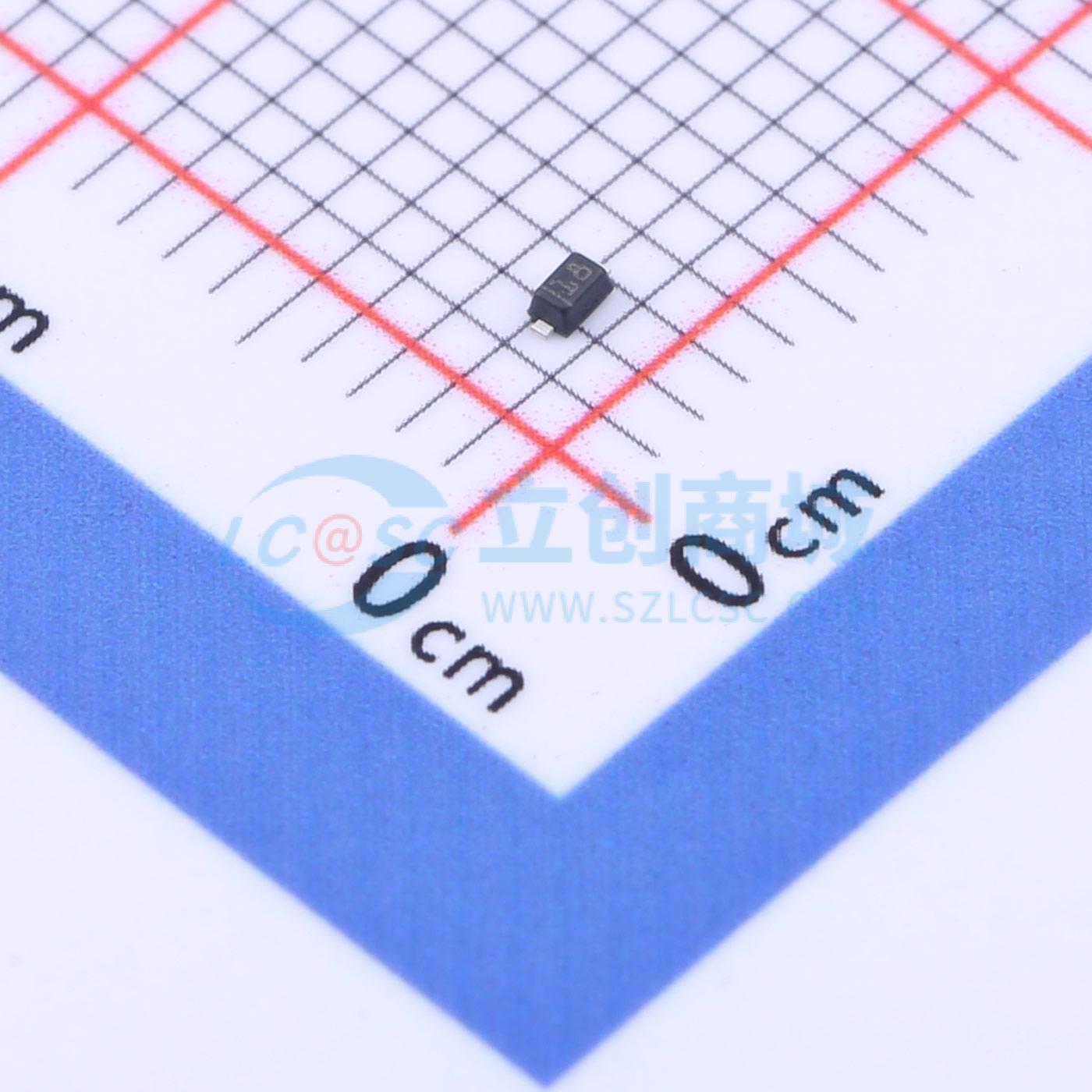

温馨提醒：图片仅供参考，商品以实物为准

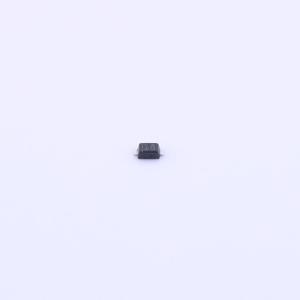

ESDA18-1K
单向ESD 15V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 充电器和电池端口的EOS和ESD Transil 保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA18-1K
- 商品编号
- C2935156
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 34V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压 | 19V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 105pF |
商品概述
ESDA-1K是一款单线瞬态抑制二极管，专为保护便携式设备和小型化电子设备中的集成电路而设计，这些设备会受到静电放电（ESD）和电气过应力（EOS）瞬态过电压的影响。
商品特性
- 击穿电压：12 V、18 V
- 单向器件
- 高峰值功率耗散：450 W（8/20 µs波形）
- 静电放电保护等级优于IEC 61000-4-2标准的4级：30 kV接触放电
- 5 V时漏电流低，<0.5 µA
- 印刷电路板面积：1.3 mm²
应用领域
- 计算机
- 打印机
- 通信系统
- 手机及配件
- 视频设备
