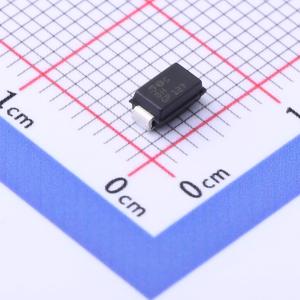

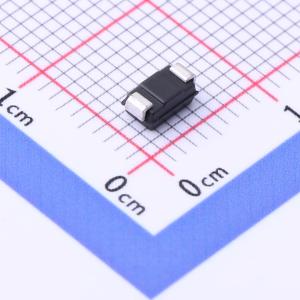

温馨提醒：图片仅供参考，商品以实物为准
SMAJ13CA-TR
双向TVS 13V截止 峰值脉冲电流：18.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMAJ瞬态电压抑制二极管（Transil）系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015标准，保护敏感设备免受静电放电影响，并依据IEC 61000 - 4 - 4和5标准，抵御电气过应力。这些器件通常用于防护400 W（10/1000 µs）以下的浪涌。平面技术使这些器件适用于高端设备和开关电源（SMPS），在这些应用中，需要低漏电流和高结温来长期提供可靠性和稳定性。SMAJ采用SMA封装（SMA焊盘尺寸符合IPC 7531标准）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMAJ13CA-TR
- 商品编号
- C2935145
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 13V | |
| 钳位电压 | 27.2V | |
| 峰值脉冲电流(Ipp) | 18.6A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.4V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMAJ瞬态电压抑制二极管（Transil）系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015标准，保护敏感设备免受静电放电影响，并依据IEC 61000 - 4 - 4和5标准，抵御电气过应力。这些器件通常用于防护400 W（10/1000 µs）以下的浪涌。 平面技术使这些器件适用于高端设备和开关电源（SMPS），在这些应用中，需要低漏电流和高结温来长期提供可靠性和稳定性。 SMAJ采用SMA封装（SMA焊盘尺寸符合IPC 7531标准）。
商品特性
- 峰值脉冲功率：– 400 W（10/1000 µs）；2.3 kW（8/20 μs）
- 截止电压范围：5 V至188 V
- 单向和双向类型
- 低漏电流：– 25 ℃时为0.2 μA，85 ℃时为1 μA
- 最大工作结温（Tj）：150 ℃
- 最大结温（Tj）下的高功率能力：– 270 W（10/1000 µs）；JEDEC注册封装外形
- 符合以下标准：
- IEC 61000 - 4 - 2四级 – 15 kV（空气放电）；8 kV（接触放电）
- IEC 61000 - 4 - 5（浪涌等级见表格3）
- MIL STD 883G方法3015 - 7 3B类 – 25 kV人体模型（HBM）
- 树脂符合UL 94 V0等级
- MIL - STD - 750方法2026可焊性
- EIA STD RS - 481和IEC 60286 - 3包装标准
- IPC 7531焊盘尺寸
