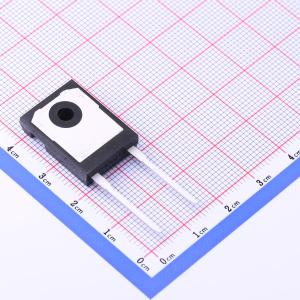

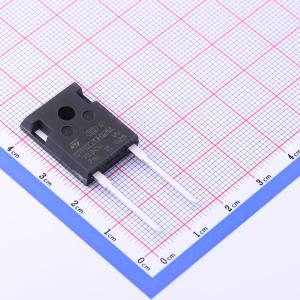

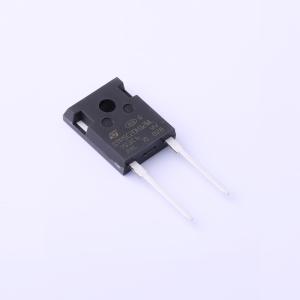

温馨提醒：图片仅供参考，商品以实物为准
STPSC20H12WL
STPSC20H12WL
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1200 V、20 A高浪涌碳化硅功率肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPSC20H12WL
- 商品编号
- C2935153
- 商品封装
- DO-247-2
- 包装方式
- 管装
- 商品毛重
- 8.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 独立式 | |
| 整流电流 | 20A | |
| 正向压降(Vf) | 1.35V@20A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 10uA@1.2kV | |
| 非重复峰值浪涌电流 (Ifsm) | 140A | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
该SiC二极管提供TO-220AC、D²PAK和TO-247 LL封装，是一款高性能功率肖特基整流器。它采用碳化硅衬底制造，利用宽带隙材料设计出1200V额定值的低正向电压肖特基二极管结构。计算传导损耗可使用公式P=1.07×IF(AV)+0.059×IF²(RMS)，电容电荷的最准确值可通过公式Qcj(VR)=∫0到VR Cj(V)dV计算。肖特基结构使其在关断时无恢复现象，振铃模式可忽略，最小电容关断行为与温度无关。
商品特性
- 反向恢复可忽略或无
- 开关行为与温度无关
- 坚固的高压外围
- 工作温度范围-40℃至175℃
- 低正向电压
- 符合ECOPACK®标准
- 高正向浪涌能力确保瞬态阶段的良好鲁棒性
应用领域
- 适用于PFC（功率因数校正）应用
- 适用于次级侧应用
- 适用于硬开关条件下的应用
