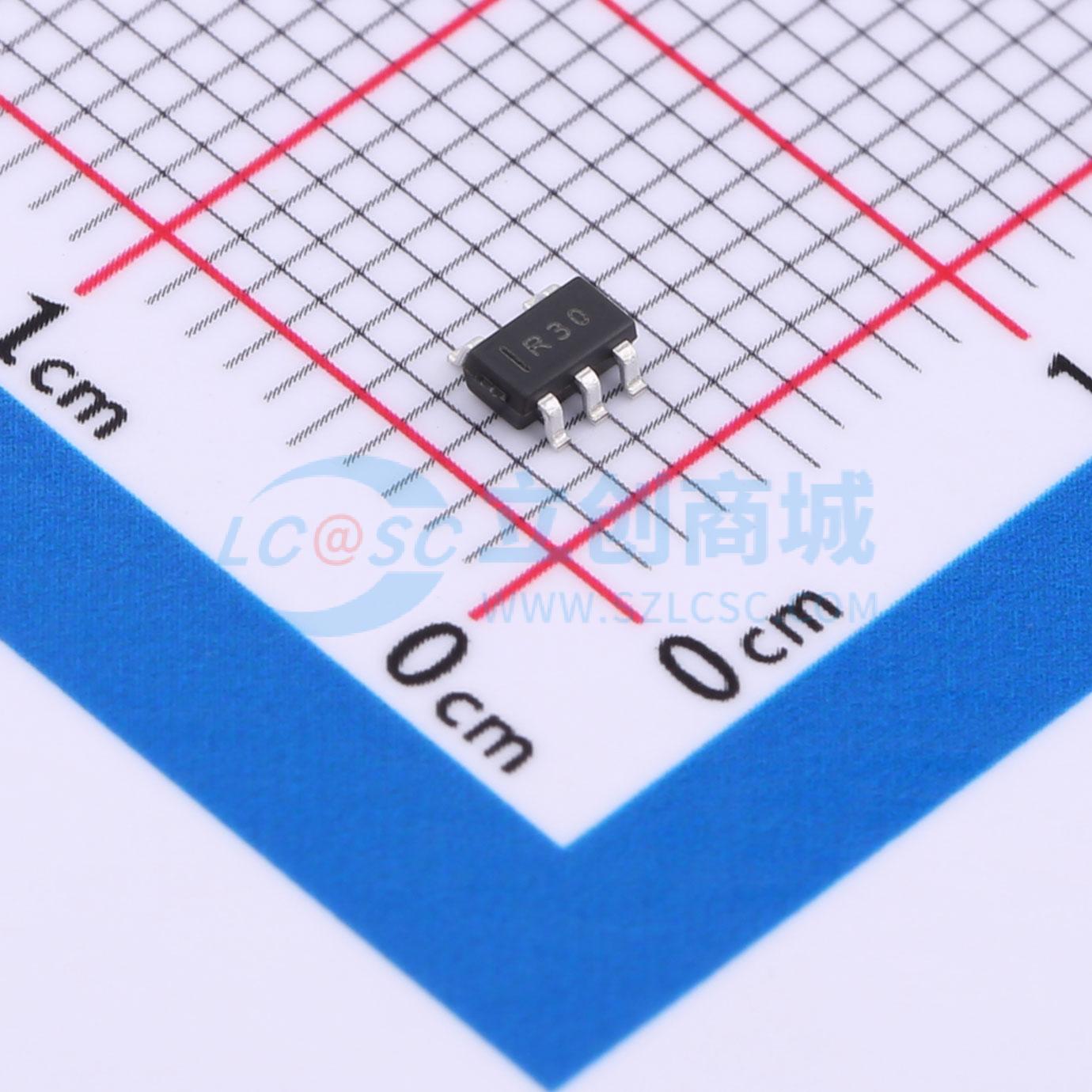

温馨提醒：图片仅供参考，商品以实物为准

SPX5205M5-L-3-0/TR

150mA低噪声低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SPX5205 是一款正电压稳压器，具有极低的压差、输出噪声和接地电流（100mA 时 750μA）。VOUT 的公差小于 1%，并具有温度补偿功能。该器件提供 1.8V、3.0V、3.3V 和 5.0V 的固定输出电压以及可调输出电压版本，采用小型 5 引脚 SOT-23 封装。其他主要特性包括：零关断电流、电池反接保护、热关断和电流限制。
品牌名称: MaxLinear(迈凌)
商品型号: SPX5205M5-L-3-0/TR
商品编号: C2935144
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

SPX5205是一款正电压稳压器，具有极低的压差、输出噪声和接地电流（100mA时为750μA）。输出电压（VOUT）容差小于1%，并具备温度补偿功能。它提供1.8V、3.0V、3.3V和5.0V的固定输出电压版本，以及可调版本，采用小型5引脚SOT - 23封装。其他关键特性包括关断模式零电流、反接电池保护、热关断和电流限制。SPX5205是电池供电应用以及需要节能的场合的理想选择，如：蜂窝/无绳电话、无线电控制系统和便携式计算机。

商品特性

低噪声输出低压差稳压器（LDO）：可能低至40μVRMS
初始精度为1%
极低的静态电流：70μA
低压差（150mA时为210mV）
电流和热限制
反接电池保护
宽范围的固定输出电压：1.8V、3.0V、3.3V和5.0V
关断模式零电流
小型5引脚SOT - 23封装
引脚与MIC5205/MAX8877（仅固定输出选项）和LP2985兼容

应用领域

个人数字助理（PDA）
电池供电系统
蜂窝电话
无绳电话
无线电控制系统
笔记本电脑、掌上电脑和笔记本计算机
便携式消费设备
便携式仪器
条形码扫描仪
开关电源（SMPS）后置稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	70dB
	压差	350mV@(150mA)

	属性	参数值
	静态电流(Iq)	70uA
	噪声	40uVrms
	特性	热关断；过流保护；反接保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
