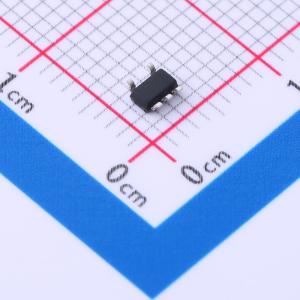

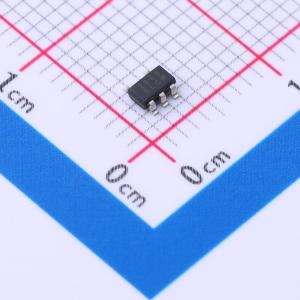

WL2863E28-5/TR

适用于射频和模拟电路的超低噪声、高电源抑制比（PSRR）、250mA 线性低压差稳压器（LDO）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WL2863E是一款线性稳压器，能够提供250 mA的输出电流。该器件专为满足射频和模拟电路的要求而设计，具备低噪声、高电源抑制比（PSRR）、低静态电流以及出色的负载/线性瞬态响应特性。该器件设计为搭配1 μF输入和1 μF输出陶瓷电容使用（无需单独的噪声抑制旁路电容）
品牌名称: WILLSEMI(韦尔)
商品型号: WL2863E28-5/TR
商品编号: C2931321
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

WL2863E是一款线性稳压器，能够提供250 mA的输出电流。该器件专为满足射频和模拟电路的要求而设计，具备低噪声、高电源抑制比（PSRR）、低静态电流以及出色的负载/线性瞬态响应特性。该器件设计为搭配1 μF输入和1 μF输出陶瓷电容使用（无需单独的噪声旁路电容）。 WL2863E稳压器采用标准SOT - 23 - 5L封装。标准产品无铅且无卤素。

商品特性

输入电压范围：2.2V~5.5V
输出电压范围：1.2V~4.3V
输出电流：250 mA
电源抑制比（PSRR）：10 mA、f = 1 KHz时典型值为100 dB；10 mA、f = 1 MHz时典型值为45 dB
低压差：250 mA时典型值为115 mV
静态电流：典型值为21 μA
低输出电压噪声：典型值为7 μVRMS
输出电压容差：±2%
关断电流：典型值为0.01 μA
欠压锁定（UVLO）阈值（V）：典型值为1.90 V
推荐电容：1 μF
搭配1 μF陶瓷输入和输出电容时稳定
无需噪声旁路电容
热过载保护

应用领域

手机、无线电话、数码相机
蓝牙设备、无线手持终端
高保真产品
其他便携式电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.8V
	输出电流	250mA
	电源纹波抑制比(PSRR)	45dB@(1MHz)
	压差	170mV@(250mA)

	属性	参数值
	静态电流(Iq)	21uA
	噪声	7uVrms
	特性	带使能；欠压锁定；过热保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
