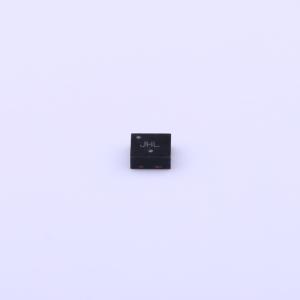

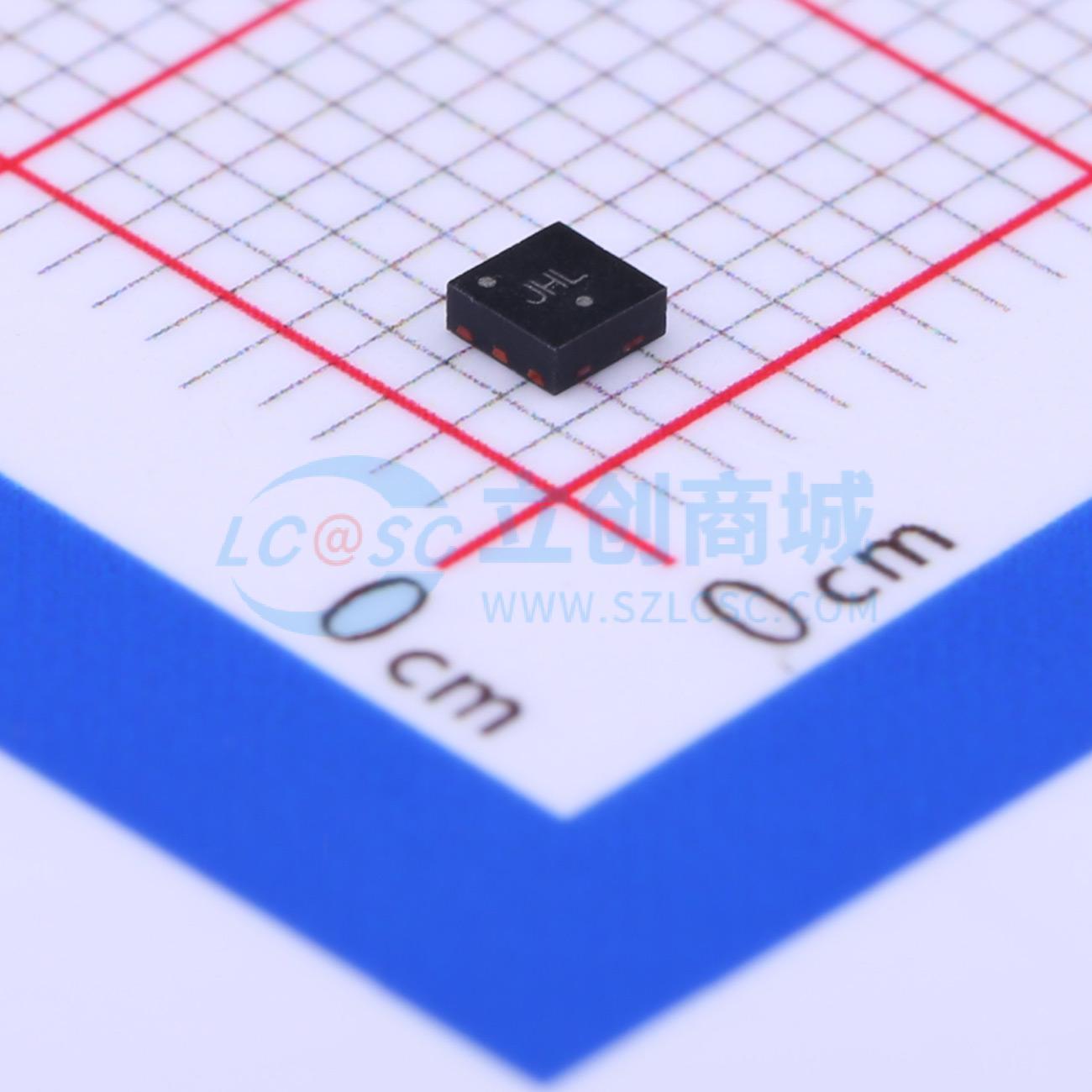

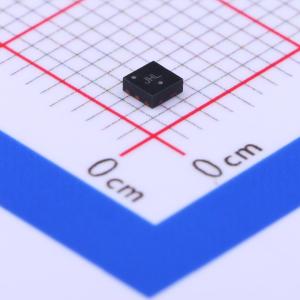

NTLJF3117PT1G实物图
  • NTLJF3117PT1G商品缩略图
  • NTLJF3117PT1G商品缩略图
  • NTLJF3117PT1G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NTLJF3117PT1G

1个P沟道 耐压:20V 电流:3.3A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性:FETKY配置,包含MOSFET和低正向压降(Vf)肖特基二极管。μCOO封装,提供外露漏极焊盘,实现出色的热传导。2×2 mm占位面积,与SC-88封装设计相同。独立引脚排列,提供电路设计灵活性。低外形(< 0.8 mm),便于在轻薄环境中使用。高电流肖特基二极管:2 A额定电流。应用:优化用于便携式应用,如手机、数码相机、媒体播放器等。DC-DC降压电路
品牌名称
onsemi(安森美)
商品型号
NTLJF3117PT1G
商品编号
C350837
商品封装
WDFN-6-EP(2x2)​
包装方式
编带
商品毛重
0.04克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)3.3A
导通电阻(RDS(on))200mΩ@1.8V
耗散功率(Pd)1.5W
属性参数值
阈值电压(Vgs(th))1V@250uA
栅极电荷量(Qg)6.2nC@4.5V
输入电容(Ciss)531pF@10V
反向传输电容(Crss)56pF@10V
工作温度-55℃~+150℃
类型P沟道

商品特性

  • 采用FETKY™配置,集成MOSFET和低正向压降(Vf)肖特基二极管
  • μCOOL™封装,漏极焊盘外露,导热性能出色
  • 2 x 2 mm封装尺寸,与SC - 88封装设计相同
  • 独立引脚布局,电路设计灵活
  • 低外形(< 0.8 mm),易于应用于轻薄环境
  • 大电流肖特基二极管,额定电流2 A
  • 无铅器件

应用领域

  • 专为手机、数码相机、媒体播放器等便携式应用优化
  • DC - DC降压电路
  • 锂离子电池应用
  • 彩色显示屏和相机闪光灯调节器
