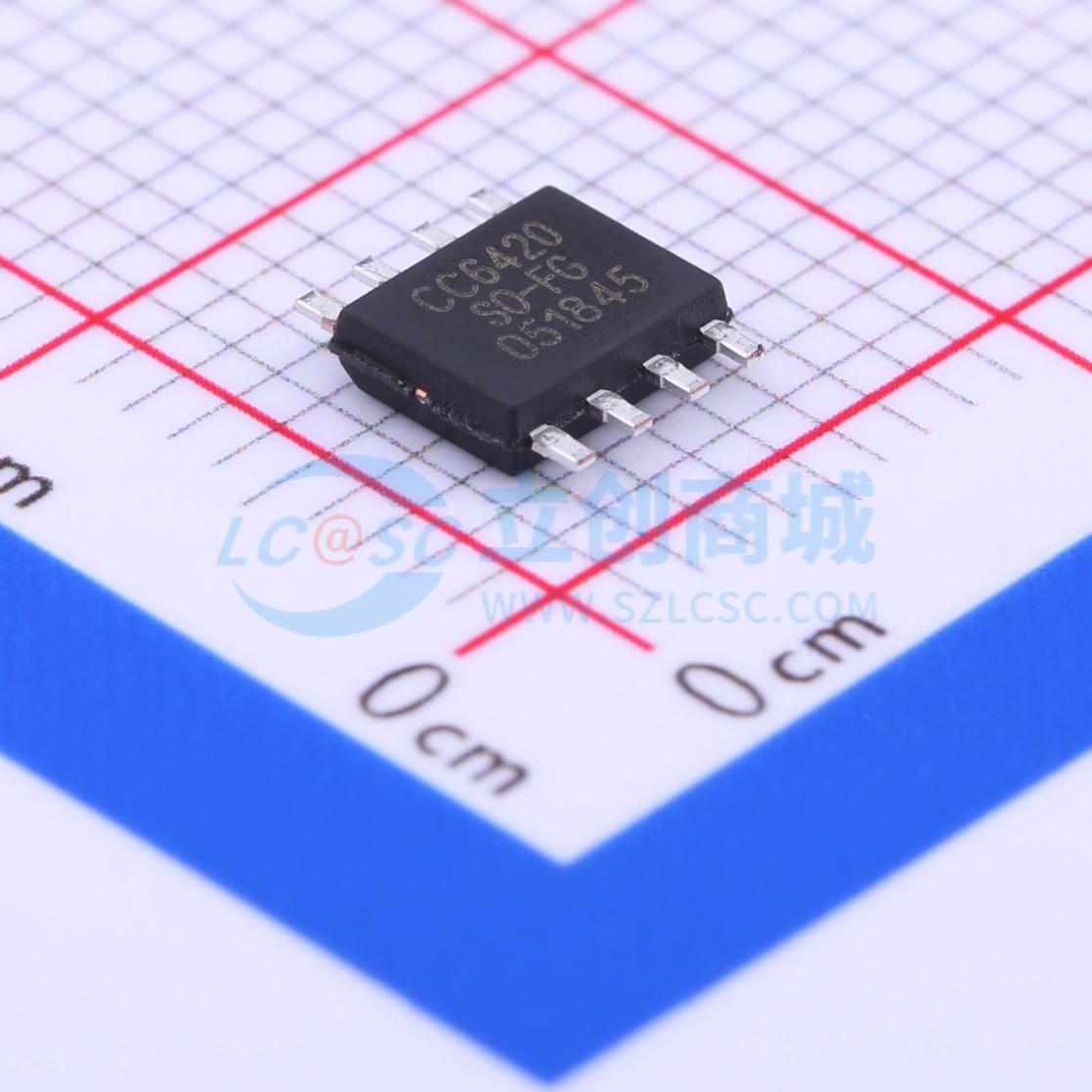

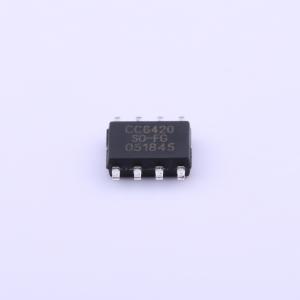

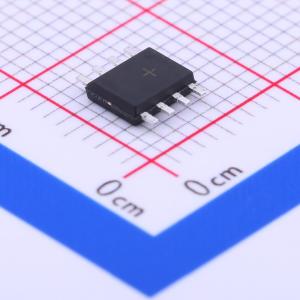

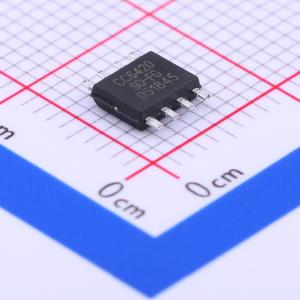

CC6420SO-FG

CC6420SO-FG 沉板式

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低噪声，高效率，5V/12V 450mA，单相正弦波直流无刷马达驱动
品牌名称: CrossChip(成都芯进)
商品型号: CC6420SO-FG
商品编号: C350868
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.311克(g)

商品参数

商品概述

CC6420是一款采用PWM调速的单线圈无刷直流电机/风扇单芯片解决方案。该芯片采用专为霍尔传感器和电机驱动优化的创新先进高压BiCMOS工艺设计和制造。它集成了驱动功率管、稳压模块、高精度霍尔传感器、斩波失调消除模块、霍尔信号线性放大与调制模块以及数字逻辑控制模块。在电机控制方面，它具备软启动功能，可消除电机启动时的尖峰电流。该芯片配有正弦波调制驱动模块和内置自动增益调制模块。增益稳定后，电机进入正弦波调制状态，可提高风扇运行效率并降低噪音。在调速方面，电机支持PWM调制、最低速度配置、速度曲线配置和旋转方向控制，以满足不同的速度曲线要求。

商品特性

内置高灵敏度霍尔传感器
高效，具备零电流开关（ZCS）和零磁开关（ZBS）
低噪音，采用SVPWM技术实现电机正弦波控制，降低电磁噪音
支持PWM调速，可设置最低速度
驱动能力强，RDSON = 1.5Ω，输出电流高，可达450mA
宽工作电压范围，3.5V至18V
可选旋转检测（RD）和频率发生器（FG）
保护功能：反向电压保护、热保护、LRP（堵转保护）、限流保护
AGC控制
智能软启动，降低电机启动电流，减少对电源的冲击
转速曲线可配置
ESD（HBM）6kV

应用领域

单线圈无刷直流电机
单线圈无刷直流风扇

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	单相
	集成FET	是
	半桥数量	2
	输出电流	450mA

	属性	参数值
	峰值电流	1A
	工作电压	3.5V~18V
	导通电阻	1.5Ω
	静态电流(Iq)	6mA
	工作温度	-40℃~+125℃
