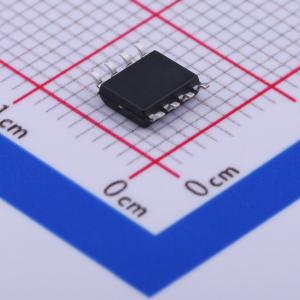

温馨提醒：图片仅供参考，商品以实物为准

MAX3075EM/TR

3.3V供电 500Kbps 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有热插拔、失效保护、±16kV ESD保护的3.3V RS485收发器
品牌名称: HGSEMI(华冠)
商品型号: MAX3075EM/TR
商品编号: C336021
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.077克(g)

商品参数

商品概述

MAX3070E – MAX3078E是 +3.3V 供电、具有 ±16kV ESD 保护的 RS-485/RS-422 收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器将输出逻辑高电平。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。 MAX3070E – MAX3075E 具有低摆率驱动器，能够减小 EMI 和由于不恰当的终端匹配电缆所引起的反射，实现高达 500kbps 的无差错数据传输；MAX3076E/MAX3077E/MAX3078E 驱动器的摆率不受限制，可实现高达 16Mbps 的传输速率。 MAX3072E/MAX3075E/MAX3078E 用于半双工通信；MAX3070E/MAX3071E/MAX3073E/MAX3074E/MAX3076E/MAX3077E 用于全双工通信。所有器件的接收器具有 1/8 单位负载输入阻抗，总线上可以挂接多达 256 个收发器。

商品特性

真正的失效保护接收器
低功耗关断模式 (MAX3071E/MAX3074E/MAX3077E 除外)
DE 与 RE 采用热插拔输入结构
+3.3V 工作电压
总线上允许挂接多达 256 个收发器
具有摆率限制功能有助于实现无差错数据传输 (MAX3076E/MAX3077E/MAX3078E 除外)
I/O 口采用增强型 ESD 保护 (± 16kV IEC 61000-4-2 模型)

应用领域

RS-422/RS-485 通讯
数字电表水表
工业控制，工业嵌入电脑和外设
安防监控系统
路由器和交换机
仪器仪表
电平转换
对 EMI 敏感收发器应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	3.15V~3.45V
	数据速率	500Kbps
	工作温度	-40℃~+85℃
