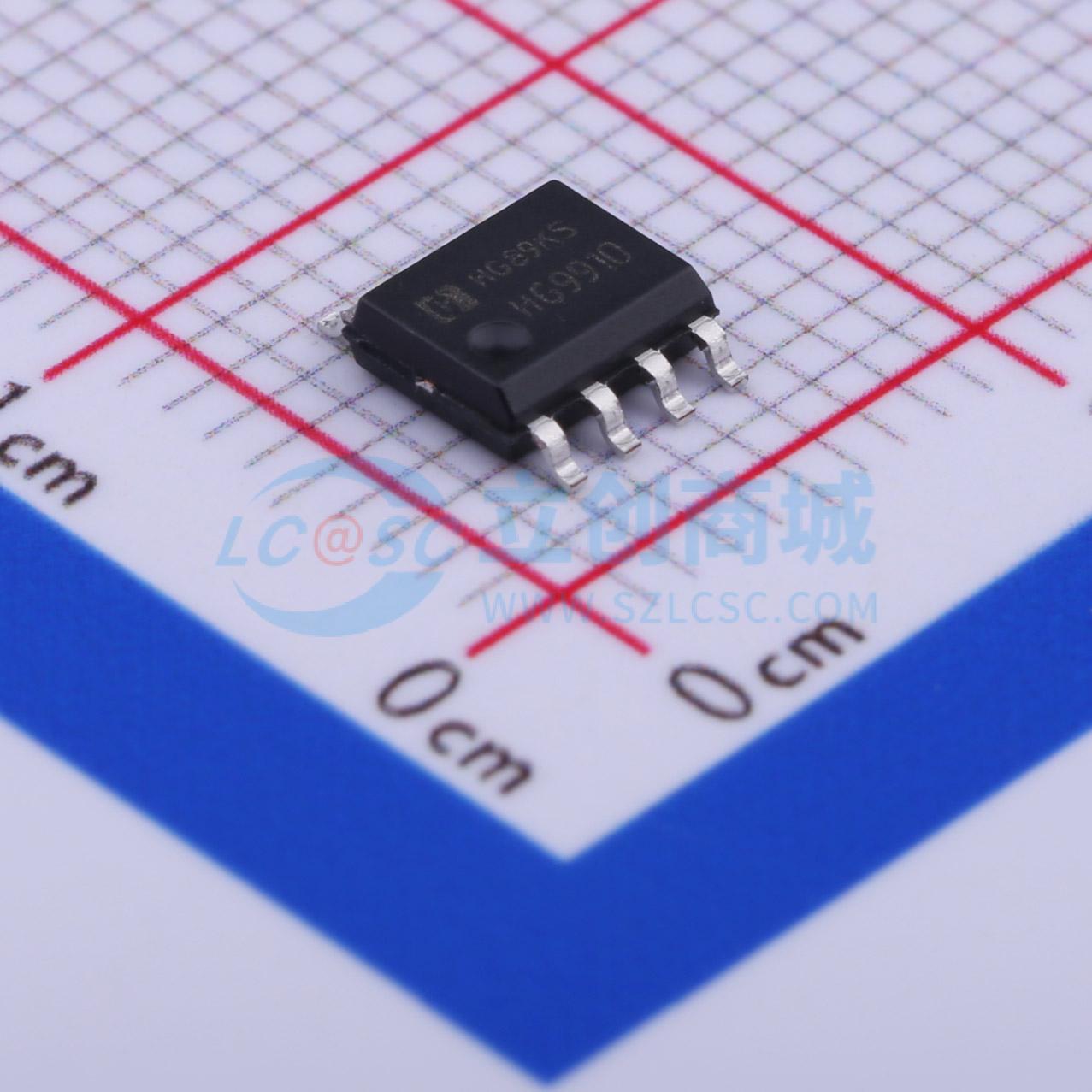

温馨提醒：图片仅供参考，商品以实物为准

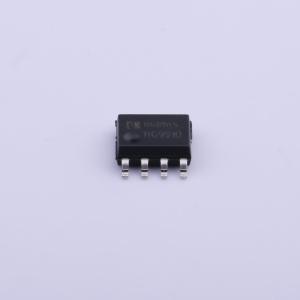

HG9910M/TR
通用高亮度 LED 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款PWM高效LED驱动控制IC，可使高亮度 (HB) LED在8VDC至450VDC的电压源下高效运行。以高达300kHz的固定开关频率控制外部MOSFET，频率可通过单个电阻编程。以恒定电流而非恒定电压驱动LED串，提供恒定光输出并增强可靠性。输出电流可在几毫安至超过1.0A之间编程。采用耐用的高压结隔离工艺，可承受高达450V的输入电压浪涌。通过在其线性调光控制输入处施加外部控制电压，可将LED串的输出电流编程为零至其最大值之间的任何值。提供低频PWM调光输入，可接受占空比为0-100%、频率高达几千赫兹的外部控制信号。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG9910M/TR
- 商品编号
- C336022
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 8V~450V | |
| 开关频率 | 80kHz~120kHz | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 |
