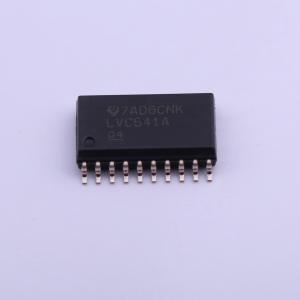

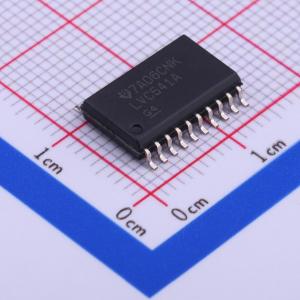

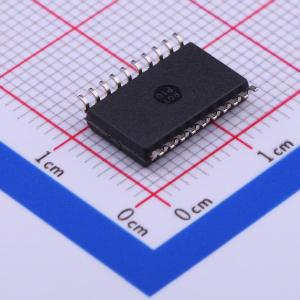

SN74LVC541ADW
八进制缓冲器/驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC541A 具有三态输出的 8 通道、1.65V 至 3.6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC541ADW
- 商品编号
- C336175
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 1.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 5.1ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
SNx4LVC541A是带三态输出的八进制缓冲器/驱动器。其中SN54LVC541A设计VCC工作电压范围为2.7V至3.6V，SN74LVC541A设计VCC工作电压范围为1.65V至3.6V。
商品特性
- 工作电压范围为1.65V至3.6V
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为5.1ns
- VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP<0.8V
- VCC=3.3V、TA=25℃条件下，典型输出VOH下冲>2V
- 所有端口支持混合模式信号操作，3.3V VCC下可支持5V输入输出电压
- Ioff支持热插入、部分掉电模式以及反向驱动保护
- 闭锁性能超过250mA，符合JESD 17标准
- 静电放电保护性能超过JESD 22标准
- 人体模型静电放电防护可达2000V
- 机器模型静电放电防护可达200V
- 充电器件模型静电放电防护可达1000V
应用领域
- 服务器
- 个人电脑和笔记本电脑
- 网络交换机
- 可穿戴健康保健设备
- 电信基础设施
- 电子销售点设备
