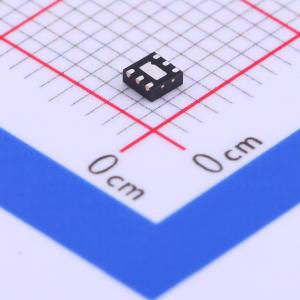

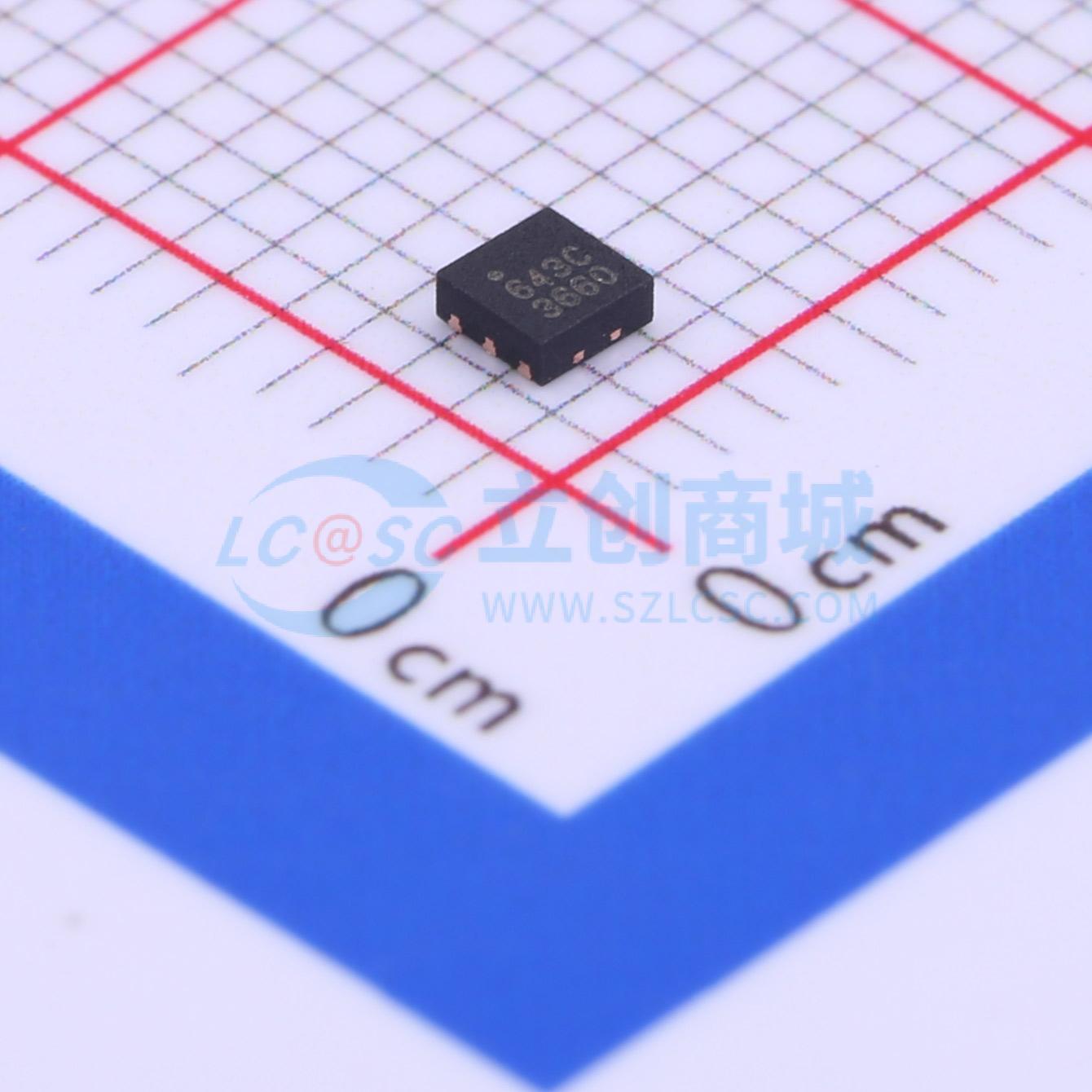

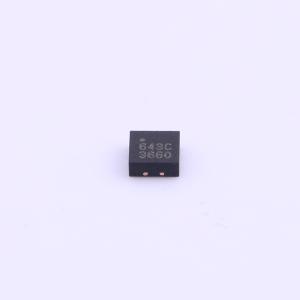

温馨提醒：图片仅供参考，商品以实物为准

BCT3660BELT-TR

具备数字脉冲亮度控制功能的白光LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BCT3660B是一款升压转换器，带有40V额定集成开关FET，可驱动多达10个串联的LED。该升压转换器以600kHz固定开关频率运行，以减少输出纹波、提高转换效率，并允许使用小型外部组件。默认白光LED电流通过外部传感电阻Rset设置，反馈电压调节至200mV。在运行期间，LED电流可通过施加到CTRL引脚的脉冲宽度调制（PWM）信号控制，占空比决定反馈参考电压
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT3660BELT-TR
商品编号: C336235
商品封装: DFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

凭借40V额定集成开关FET，BCT3660B是一款升压转换器，可驱动多达10个串联的LED。该升压转换器以600kHz的固定开关频率运行，以减少输出纹波、提高转换效率，并允许使用小型外部元件。默认的白光LED电流通过外部传感电阻Rset设置，反馈电压被调节至200mV，如典型应用所示。在操作过程中，可以通过施加到CTRL引脚的脉宽调制（PWM）信号来控制LED电流，其中占空比决定了反馈参考电压。BCT3660B不会使LED电流突发，因此不会在输出电容上产生可听噪声。为了提供最大程度的保护，该设备集成了开路LED保护功能，在开路LED条件下禁用BCT3660B，防止输出超过绝对最大额定值。BCT3660B采用节省空间的DFN2x2封装。

商品特性

3.0V至5.5V输入电压范围
支持多达10个串联LED的40V开路LED保护
200mV参考电压
PWM亮度控制
内置软启动
最高90%效率
符合RoHS标准，完全无铅
封装DFN2x2-6

应用领域

手机
超级移动设备
移动媒体播放器
PDA
GPS接收器
白色LED背光

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	600kHz
	通道数	1
	输出电压	-

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；过压保护(OVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
