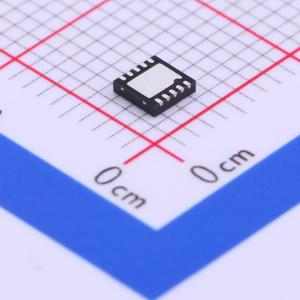

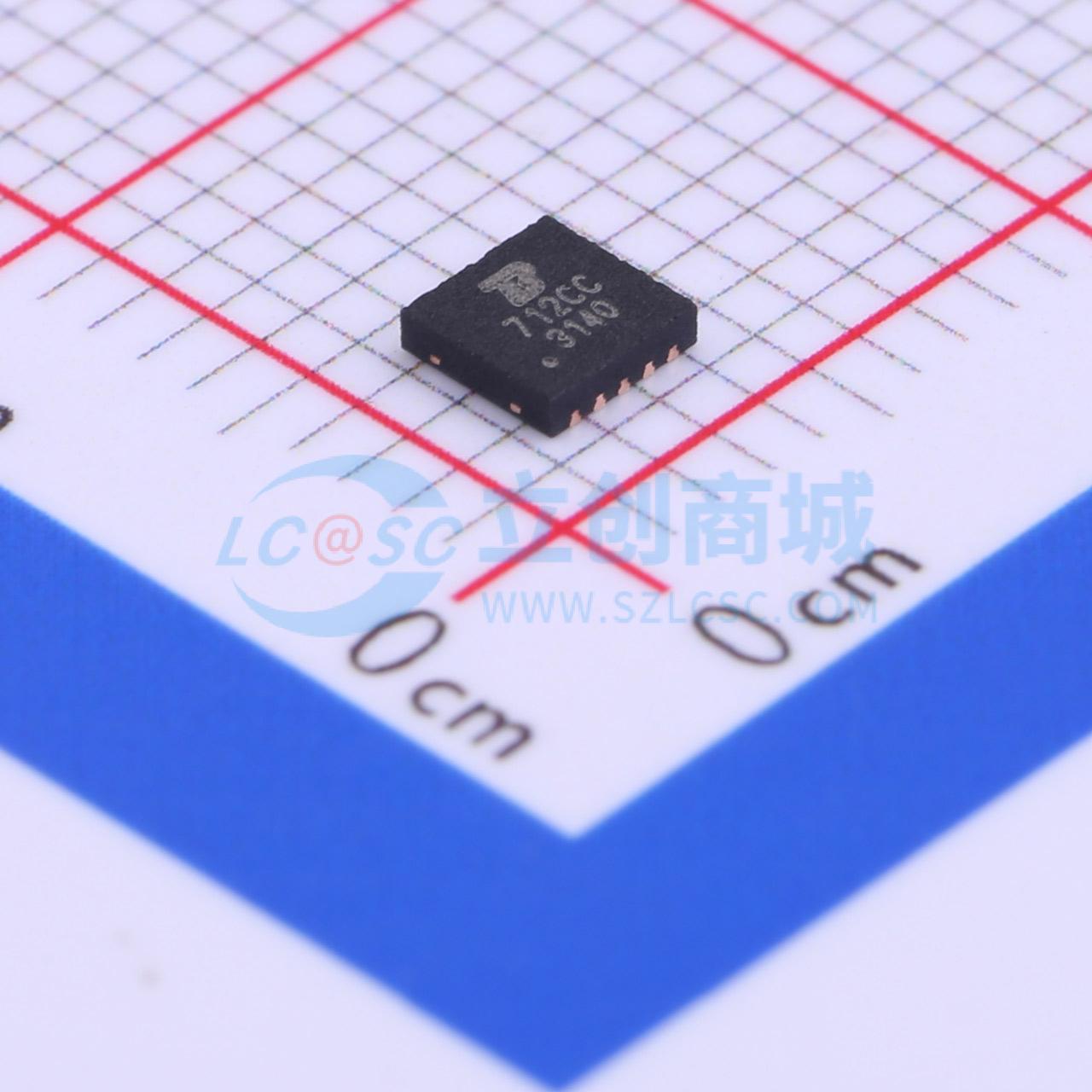

温馨提醒：图片仅供参考，商品以实物为准

BCT3140EGG-TR

1000mA 降压/升压型电荷泵 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该电荷泵可设置为调节闪光灯和手电筒模式的两种电流水平。自动在升压和降压模式之间切换，确保 LED 电流不依赖于正向电压。它以 1.5MHz 开关，允许使用小型组件。电源电压范围为 2.7V 至 5.5V，非常适合由单节锂离子电池或三到四节镍镉、镍氢或碱性电池供电的所有应用。此外，它还具有极低的关断电流、自动软启动模式以限制浪涌电流，以及过流、过压和过热关断控制。低电流检测参考电压 (47mV) 允许使用小型 0603 电流检测电阻。采用绿色 DFN3x3-10L 封装，环境温度范围为 -40°C 至 +85°C。
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT3140EGG-TR
商品编号: C336237
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

BCT3140是一款电流调节电荷泵，非常适合用于为相机闪光灯应用中的高亮度LED供电。该电荷泵可以设置为在FLASH模式和TORCH模式下调节两种电流水平。BCT3140能够自动在升压和降压模式之间切换，确保LED电流不依赖于正向电压。它的工作频率为1.5MHz，允许使用小型元件。供电电压范围从2.7V到5.5V，非常适合由单个锂离子电池或三到四个镍镉、镍氢或碱性电池供电的所有应用。BCT3140还具有非常低的关断电流、自动软启动模式以限制涌电流，以及过流保护、过压保护和热关断控制。低电流检测参考电压（47mV）允许使用小型0603电流检测电阻。BCT3140采用绿色DFN3x3-10L封装，工作环境温度范围为-40°C至+85°C。

应用领域

白光LED手电筒
手机、数码相机和摄像机闪光灯
白光LED背光
通用照明、闪光和频闪应用
通用高电流升压

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 5 个)

个

起订量：5 个6000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	1.5MHz
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	1A
	调光	PWM
	特性	过压保护(OVP)；过流保护(OCP)；过温保护(OTP)
	拓扑结构	降压-升压
	工作温度	-40℃~+85℃
