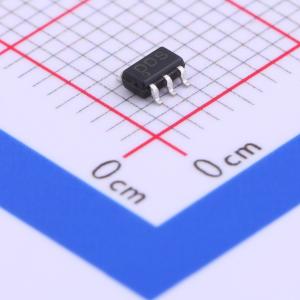

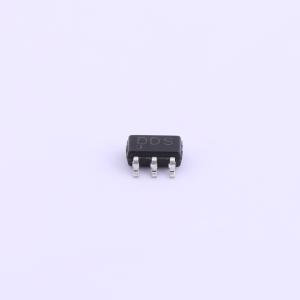

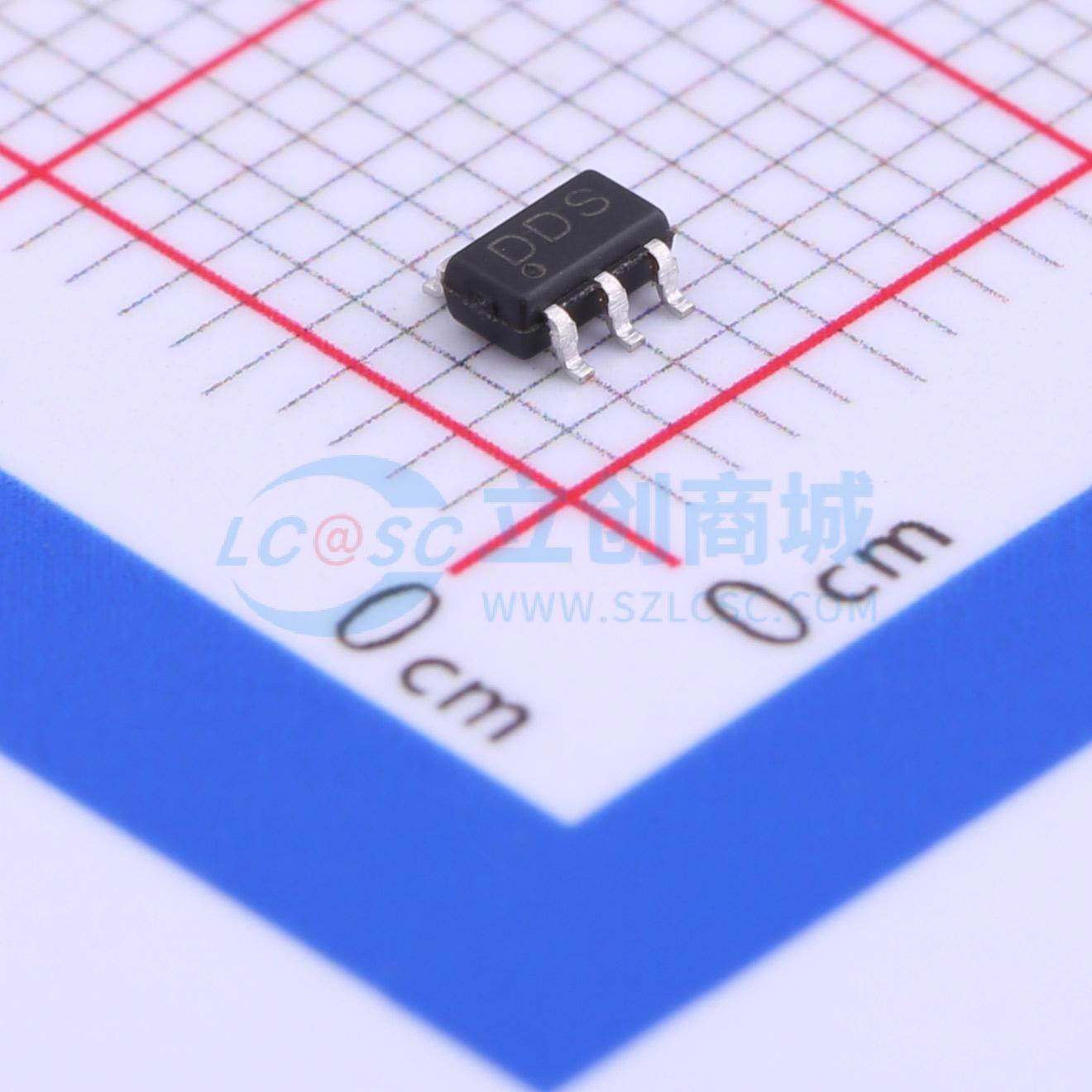

BCT3692BEUT-TR

小封装、高性能、异步升压，适用于10 W LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高频异步升压转换器。内部MOSFET可支持多达10个白色LED用于背光和OLED电源应用，内部软启动功能可降低浪涌电流。该器件以600kHz固定开关频率工作，允许使用小型外部组件并简化可能的EMI问题。为了保护，提供高达40V的过压保护（OVP），允许使用电压额定值较低的廉价小型输出电容器。LED电流最初由外部检测电阻RSET设置。采用微型SOT23-6封装以节省PCB空间。
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT3692BEUT-TR
商品编号: C336236
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

BCT3692B是一款高频异步升压转换器。内部MOSFET可支持多达10个白色LED用于背光和OLED电源应用，内部软启动功能可以减少浪涌电流。该器件以600kHz的固定开关频率工作，允许使用较小的外部元件，并简化可能的EMI问题。为了保护，BCT3692B提供高达40V的过压保护，允许使用成本更低且电压额定值较低的小型输出电容。LED电流通过外部检测电阻RSET初始设置。BCT3692B采用SOT23-6封装，以节省PCB空间。

商品特性

3.0V 至 5.5V 输入电压范围
内部功率 N-MOSFET 开关，适用于宽范围的 PWM 调光（10kHz 至 100kHz）
最小化外部元件数量
内部软启动
内部补偿
小型 SOT-23-6 封装
符合 RoHS 标准且完全无铅

应用领域

手机
数码相机
PDA、智能手机、MP3和OLED
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	480kHz~720kHz
	通道数	1
	输出电流	20mA

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过压保护(OVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
