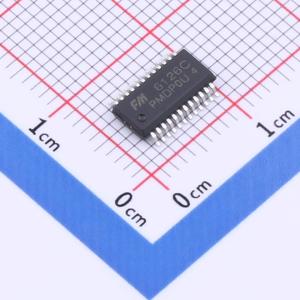

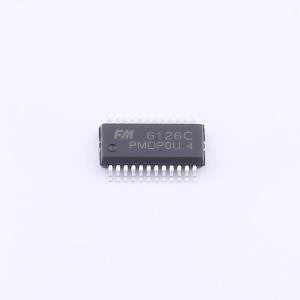

FM6126C

FM6126C是一款专为LED模块和显示器设计的驱动IC，具有16路恒定的电流输出驱动能力。采用16路恒流灌电流输出，采用了“输出钳位”专利技术，可以有效消除第一行偏暗现象，同时可以防止灯珠损坏。具有极佳的抗干扰特性，恒流及低灰效果不受PCB板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节，精确控制LED的发光亮度。内部采用了电流精确控制技术，可使片间误差低于±3.0%，通道间误差低于±2.0%。在显示过程中([0E=0])会缓存16bit显示数据，所以系统在FM6126C显示的过程中可以再继续存入16bit串行数据，相比通用恒流源芯片，刷新率可以提高50%以上。在FM6124基础上集成6位电流增益调节，并加入了寄存器配置，有效消除下鬼隐，改善低灰偏色，麻点，第一行偏暗等问题。

• 16路恒流灌电流输出
• 输出电流设定范围：0.5~38mA@VDD = 5V，0.5~25mA@VDD = 3.3V
• 电流精度通道间：±0.9% (典型值)，±2.0% (最大值)；芯片间：±2.5% (典型值)，±3.0% (最大值)
• 快速输出电流响应OE (最小值)：40ns@VDD = 5V
• 6位电流增益调节：25%~100%
• 1/0施密特触发器触发输入
• 数据传输频率：fMAX = 25MHz
• 芯片工作电压：VDD = 3.3~5.5V
• 工作温度范围：-40~85°C
• 消除下鬼隐
• 集成双缓存，刷新率比通用恒流芯片提高50%以上
• 通道内集成双向钳位保护电路，能够有效减少灯珠的损坏
• 有效解决低灰色块，偏色，麻点，第一行偏暗
• 具有极佳的抗干扰能力和低灰度效果

• 室内表贴模组系列：P2、P2.5、P3、P3.91、P4、P4.81、P5
• 户外表贴模组系列：P4.81、P5、P6、P8、P10、P10直插灯、P13.33插灯
