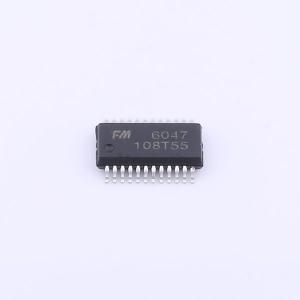

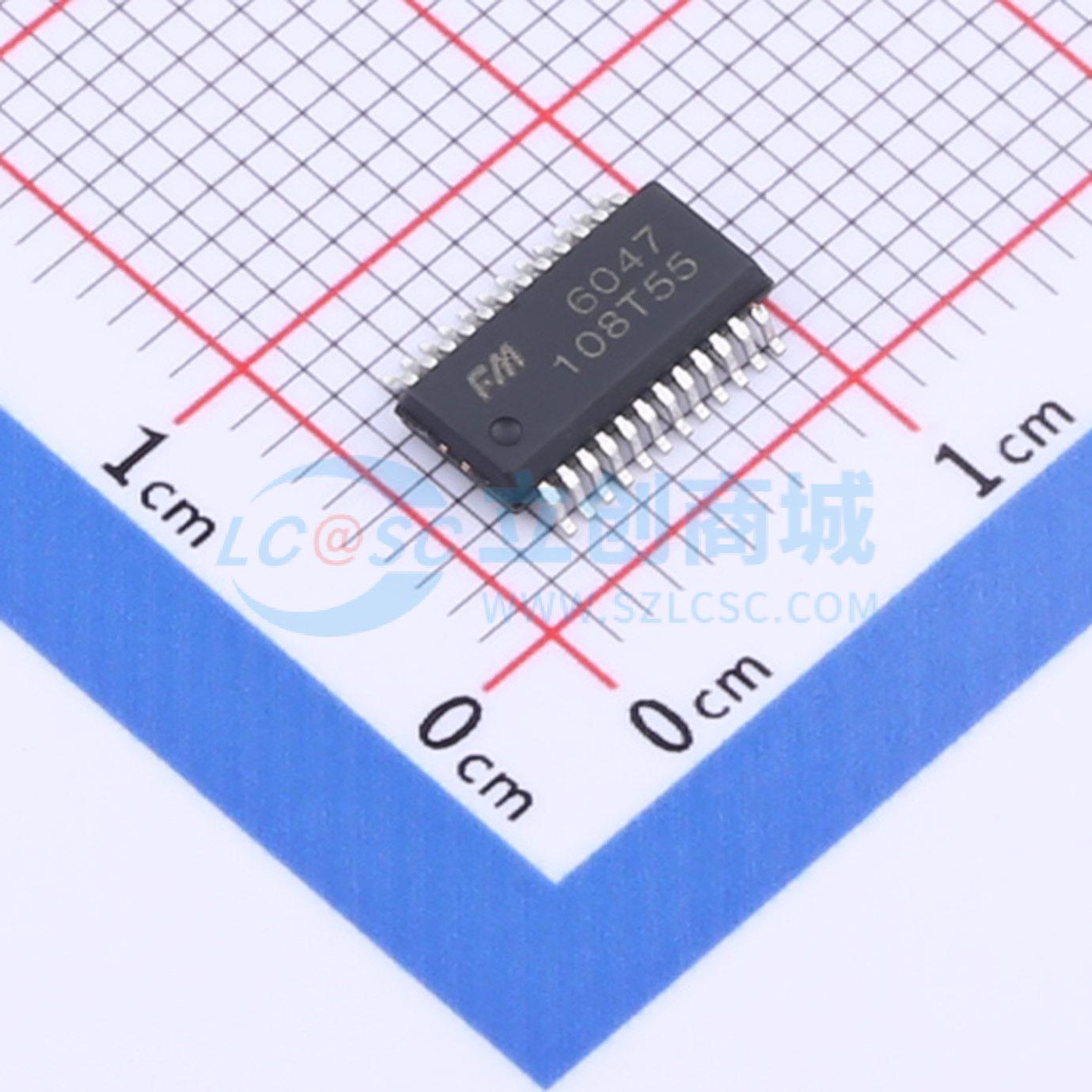

FM6047
1-64扫带十字架检测双锁存低功耗恒流驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FM6047是一款专为LED模块和显示器设计的驱动IC，具有16路恒定的电流输出驱动能力。采用16路恒流灌电流输出，采用了“输出钳位”专利技术，可以有效消除第一行偏暗现象，同时可以防止灯珠损坏。具有极佳的抗干扰特性，恒流及低灰效果不受PCB板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节，精确控制LED的发光亮度。内部采用了电流精确控制技术，可使片间误差低于±3.5%，通道间误差低于±2.0%。在显示过程中 (0E = 0) 会缓存16bit显示数据，所以系统在FM6047显示的过程中可以再继续存入16bit串行数据，相比通用恒流源芯片，刷新率可以提高50%以上。在FM6127基础上扩展为最大64扫LED开路检测，有效地消除开路十字架问题。同时还可以有效消除下鬼隐，改善低灰偏色，麻点，第一行偏暗等问题。在FM6127基础上增加倍频功能，倍频模式下使用CLK的上升沿和下降沿对SDI进行数据采样，有效地提高刷新率的同时降低CLK频率，从而降低系统EMI。
- 品牌名称
- FM(富满)
- 商品型号
- FM6047
- 商品编号
- C2887412
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3.3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 16 | |
| 输出电压 | - | |
| 输出电流 | 45mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | LED开路保护 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 2% |
商品概述
FM6047是一款专为LED模块和显示器设计的驱动集成电路，具备16路恒定电流输出驱动能力。该器件采用16路恒流灌电流输出架构，并集成了“输出钳位”专利技术，可有效消除显示面板的第一行偏暗现象，同时防止LED灯珠损坏。FM6047具有出色的抗干扰特性，其恒流性能与低灰阶显示效果不受印刷电路板布局的影响。用户可通过选择不同的外部电阻来调节输出级电流大小，从而精确控制LED的发光亮度。器件内部采用电流精确控制技术，可实现芯片间误差低于±3.5%，通道间误差低于±2.0%。
在显示过程中，当输出使能信号为低电平时，FM6047会缓存16位显示数据，因此系统可以在其显示的同时继续写入16位串行数据。与通用恒流源芯片相比，此设计可将刷新率提高50%以上。
该器件在FM6127基础上进行了扩展，支持最大64扫的LED开路检测功能，有效解决了开路导致的十字架显示问题。同时，它还能有效消除下鬼影现象，改善低灰阶下的偏色、麻点以及第一行偏暗等问题。
FM6047在FM6127基础上增加了倍频功能。在倍频模式下，利用时钟信号的上升沿和下降沿对串行数据输入进行采样，在有效提高刷新率的同时降低了时钟频率，从而减少了系统的电磁干扰。
商品特性
- 支持1至64扫显示
- 内置时钟倍频功能
- 16路恒流灌电流输出
- 输出电流设定范围：在VDD=5V时为0.5~45mA；在VDD=3.3V时为0.5~24mA
- 电流精度：通道间典型值为±0.9%，最大值为±2.0%；芯片间典型值为±2.5%，最大值为±3.5%
- 快速输出电流响应（输出使能最小脉宽）：40ns@VDD=5V
- 6位电流增益调节：25%~100%
- 输入/输出施密特触发器触发输入
- 最大数据传输频率：25MHz
- 芯片工作电压：3.3~5.5V
- 工作温度范围：-40~85℃
- 消除下鬼影现象
- 集成双缓存架构，刷新率比通用恒流芯片提高50%以上
- 通道内集成双向钳位保护电路，能够有效减少灯珠损坏
- 有效解决低灰阶色块、偏色、麻点及第一行偏暗问题
- 具有极佳的抗干扰能力和优异的低灰度显示效果
- 低输出拐点电压：在20mA、VDD=3.3V~5V条件下为250mV
- 内置1至64扫LED开路检测功能，消除开路十字架问题
- 封装形式：SSOP-24
应用领域
- 室内表贴模组系列
- 户外表贴模组系列
