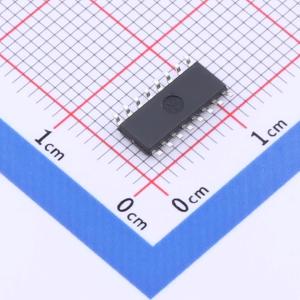

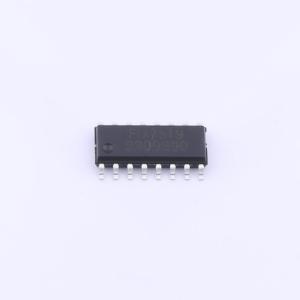

温馨提醒：图片仅供参考，商品以实物为准

FM7519

8路LED大屏幕共阴扫描消隐控制电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FM7519为一款专为LED屏幕行扫描屏设计的一款8通道带消隐可调的共负极极行扫描驱动IC，内部集成了消隐电平可调的高刷新残影消除电路，8组移位寄存器和8组具有防烧功能的功率管。 TC7519内置8组移位寄存器及串行移位控制电路，可实现任意扫描数的行扫控制。简化了LED模组PCB布局布线的复杂度，内置消隐电平可调的行消隐电路提升显示屏整体影像表现效果。
品牌名称: FM(富满)
商品型号: FM7519
商品编号: C2887420
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

FM7519为一款专为LED屏幕行扫描屏设计的一款8通道带消隐可调的共负极极行扫描驱动IC，内部集成了消隐电平可调的高刷新残影消除电路，8组移位寄存器和8组具有防烧功能的功率管。 TC7519内置8组移位寄存器及串行移位控制电路，可实现任意扫描数的行扫控制。简化了LED模组PCB布局布线的复杂度，内置消隐电平可调的行消隐电路提升显示屏整体影像表现效果。

商品特性

内置LED显示屏残影消除电路，可消除上拖影现象
改善LED漏电及短路造成的毛毛虫现象
内建LED显示屏灯珠开路十字线像改善电路
内建8组移位寄存器及串行移位控制电路
简化LED模组PCB布局布线难度
单颗芯片支持1 - 8扫
内置多种消影模式，消影可调
OCP保护，防止芯片烧毁
极低的导通电阻RDS(ON),Vgs@ - 5.0V,Ids@ - 1.0A≤90mΩ RDS(ON),Vgs@ - 3.3V,Ids@1.0A≤100mΩ
封装形式：SOP16 - 150mil - 1.27mm

应用领域

室内微小间距（租赁）LED显示屏

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3.3V~5.5V
	开关频率	-
	通道数	8
	输出电流	2.5A

	属性	参数值
	特性	过流保护(OCP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
