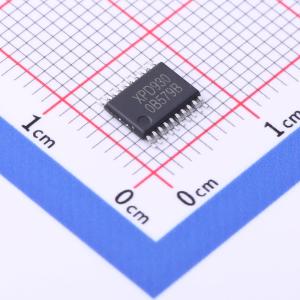

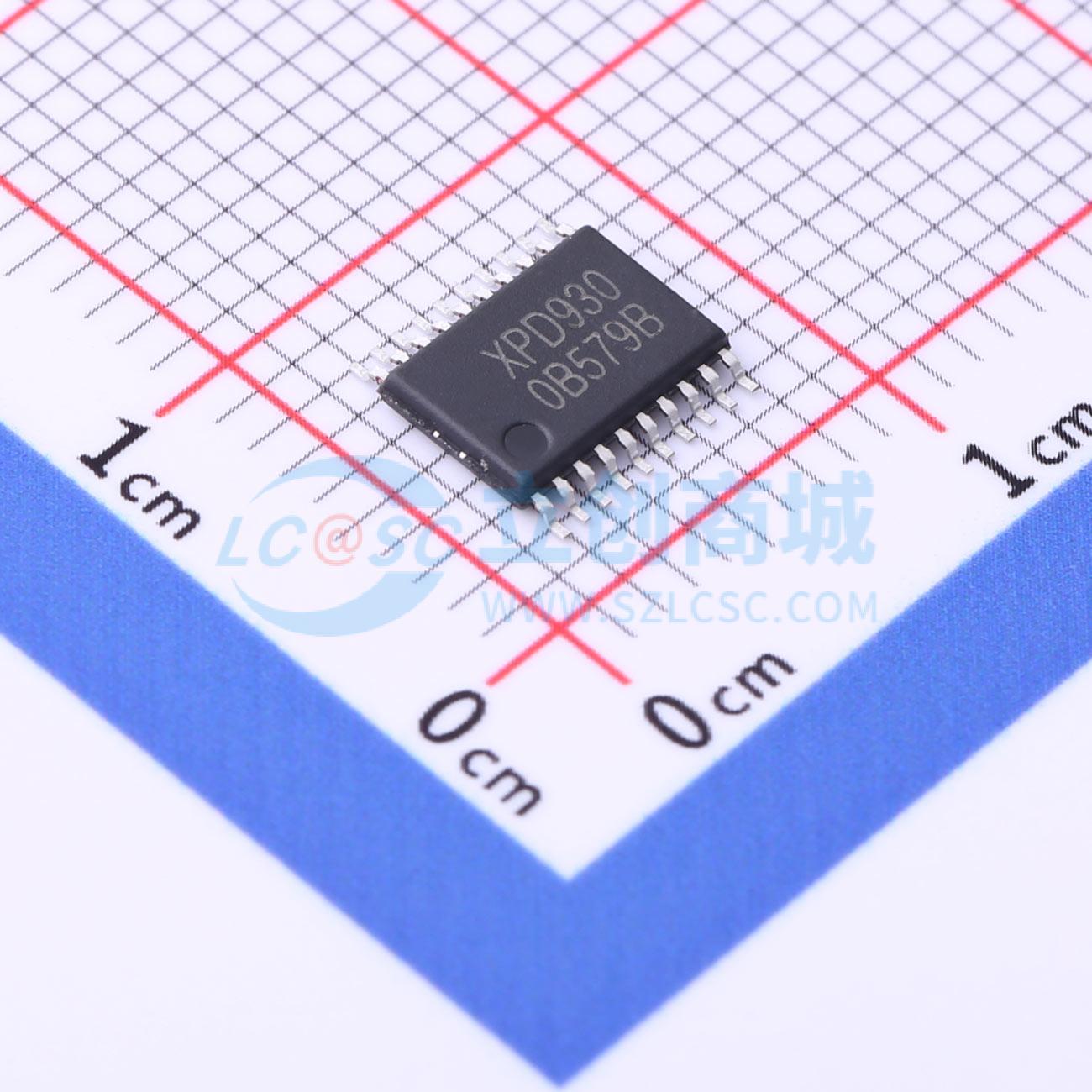

XPD930D30A

XPD930 是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0/2.0CLASS A 快充协议、华为 FCP/SCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电协议的多协议端口控制器。 XPD930 支持 XPD-LINKTM 多芯片互联专利技术，可以通过总线互联进行芯片之间的通信。XPD930 使用该独特的互联技术，可以灵活的应用在多个 USB 充电端口设备中，为多端口充电设备提供了简洁高性价比的解决方案。 XPD930 内置的 TYPE-C 协议可以支持 TYPE-C 设备插入自动唤醒系统，智能识别插头的正插与反插，并实现连接。集成的 TYPE-C PD3.0 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。 XPD930 最高支持 65W 输出功率，广播 PDO 电压可以配置为 5V/9V/12V/15V/20V，APDO 电压可以选择 5V Prog/9V Prog/15V Prog/20V Prog 中的两档，并且可以灵活配置 APDO 电压范围。 XPD930 通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动功能，实现电压平顺过渡。 XPD930 内部集成 CC 环路控制，在共享电源下可以有效的控制总电流缓解前端电源压力。 XPD930 支持二次烧录，可实现在线升级。 XPD930 内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）；DP/DM 和 CC1/CC2 过压保护。 XPD930 集成 10mΩ VBUS 通路功率开关管和双路放电通路，集成恒压控制环路。在发生错误时也可以更快关闭输出并恢复到安全状态。 XPD930 采用 TSSOP20 和 QFN4x4 - 20 两种封装形式，外围无需额外的元器件即可工作，提供最优化的 BOM 成本特性，并且可以轻松通过 USB PD 认证测试。

• 通过 USB PD3.0 认证（TID：5594）
• 支持 XPD-LINKTM 多芯片互联通信技术
• 支持 USB Type -C 协议，配置为 DFP（Source），广播 3A/1.5A 电流
• 支持 USB Power Delivery（PD）2.0 和 3.0 以及 PPS 协议，集成完整 PD 分层通信协议，PDO 可配置：5V，9V，12V，15V，20V，输出功率高至 65W，APDO 可配置：5V Prog，9V Prog，15VProg，20V Prog
• 支持 Quick Charge 2.0/3.0/3.0+ 协议
• 支持小米 CHARGE TURBO 27W 协议
• 支持华为 FCP/SCP/HVSCP 协议
• 支持华为 10V 高压 SCP 协议
• 支持三星 AFC 协议
• 支持 VOOC 2.0 协议
• 支持 USB BC1.2 DCP 协议
• 支持 Apple 2.4A 充电规范
• 集成 CC、CV 控制环路
• 集成 10mΩ VBUS 通路功率开关管
• 集成 10mΩ 电流检测电阻
• 内置 VPWR 和 VBUS 双放电通路
• 支持线损补偿功能
• 支持在线升级
• 安全性：过压/欠压保护，过流保护，过温保护，CC1/CC2/DP/DM 过压保护
• ESD 特性±4KV
• Package:TSSOP - 20 和 QFN4x4 - 20

• AC - DC 适配器
• 带 USB 端口排插
• USB 多口充电设备
