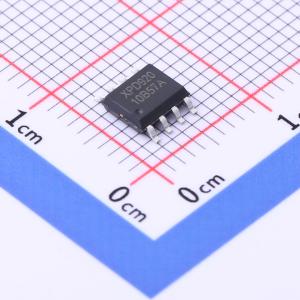

XPD920APS25

XPD920 是一款集成USB Type-C、USB Power Delivery（PD）2.0/3.0 以及PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为FCP/SCP/HVSCP 快充协议、三星AFC 快充协议、VOOC 2.0 快充协议、BC1.2 DCP 以及苹果设备2.4A 充电规范的多协议端口控制器，为AC-DC 适配器、车载充电器等设备提供高性价比的USB Type-C 端口充电解决方案。 XPD920 内置的Type-C 协议可以支持Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD920 集成的PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。 XPD920 最高支持36W 输出功率，广播PDO 电压可以配置为5V/9V/12V，可以灵活配置5V Prog、9V Prog 两档APDO 电压范围。 XPD920 通过一路可Sink/Source 的电流源，连接到AC-DC 或DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。 XPD920 内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）；DP/DM 和CC1/CC2 过压保护。 XPD920 集成10mΩ VBUS 通路功率开关管和双路放电通路，集成恒压控制环路，在发生错误时也可以更快关闭输出并恢复到安全状态。 XPD920 可以非常容易通过USB PD 认证测试，无需为了认证增加元器件。 XPD920 支持二次烧录，可实现在线升级。 XPD920 采用ESOP8 封装形式，外围无需额外的元器件即可工作，提供最优化的BOM 成本特性。

• 通过USB PD3.0 认证（TID：5594）
• 支持USB Type -C 协议
• 配置为DFP（Source）
• 广播3A/1.5A 电流
• 支持USB Power Delivery（PD）2.0 和3.0 以及PPS 协议
• 集成完整PD 分层通信协议
• PDO 可配置：5V，9V，12V
• 输出功率高至36W
• APDO 可配置：5V Prog，9V Prog
• 支持Quick Charge 2.0/3.0/3.0+ 协议
• 支持小米CHARGE TURBO 27W 协议
• 支持华为FCP/SCP/HVSCP 协议
• 支持华为10V 高压SCP 协议
• 支持三星AFC 协议
• 支持VOOC 2.0 协议
• 支持USB BC1.2 DCP
• 支持Apple 2.4A 充电规范
• 集成恒压（CV）控制环路
• 集成10mΩ VBUS 通路功率开关管
• 集成10mΩ 电流检测电阻
• 内置VPWR 和VBUS 双放电通路
• 支持在线升级
• 安全性：过压/欠压保护
• 过流保护
• 过温保护
• CC1/CC2/DP/DM 过压保护
• ESD 特性±8KV
• 采用ESOP8 封装

• AC-DC 适配器USB 充电设备
