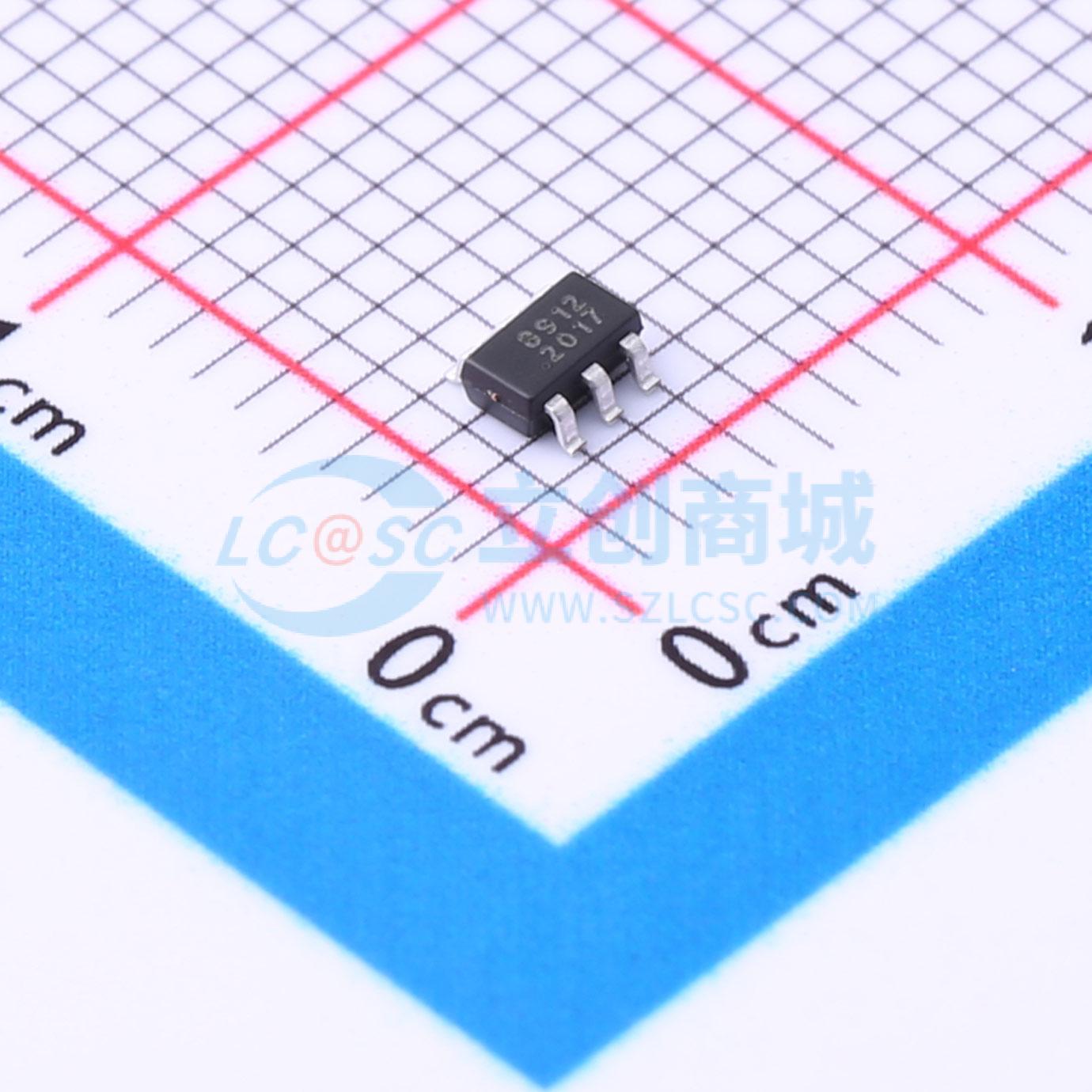

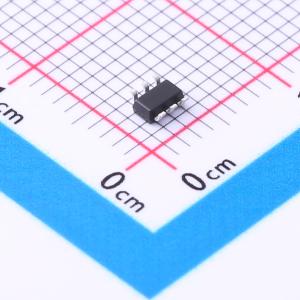

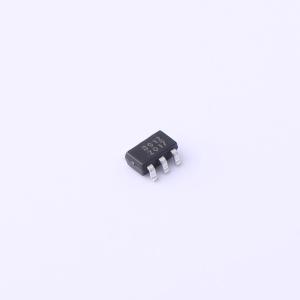

温馨提醒：图片仅供参考，商品以实物为准
RS8912XH
带电压基准的微功耗、轨到轨输入、推挽输出比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS8912是一款推挽输出比较器。它具有一个未连接的片上电压基准，静态电流低，输入共模范围超出电源轨200mV，可在2.3V至5.5V的单电源下工作。集成的1.2V串联电压基准的漂移低至42μV/°C，在高达10nF的容性负载下保持稳定，并且能够提供高达350μA（典型值）的输出电流
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8912XH
- 商品编号
- C2887732
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 10pA | |
| 传播延迟(tpd) | 135us | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 推挽 | |
| 输出模式 | CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 3.5uA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 单电源 | 2.3V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-1.15V；1.15V~2.75V | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 响应时间(tr) | 12us |
商品概述
RS8912是一款推挽输出比较器。它具有一个未连接的片上电压基准，静态电流低，输入共模范围超出电源轨200mV，可在2.3V至5.5V的单电源下工作。集成的1.2V串联电压基准具有低至42uV/°C的漂移，在高达10nF的容性负载下保持稳定，并且能够提供高达350uA（典型值）的输出电流。 RS8912采用推挽输出级，在驱动任何容性或阻性负载时，能以极低的功耗运行。
商品特性
- 低电源电流：在Vs = 2.3V时为0.5uA（典型值）
- 电源范围：+2.3V至+5.5V
- 集成电压基准：1.2V
- 低输入失调电压：在Vs = 5V时，Vos（最大值） = 3.5mV
- 轨到轨输入
- 推挽输出
- 工作温度范围：-40°C至+85°C
- 微型封装：SOT23 - 6、DFN1.6x1.6 - 6
应用领域
- RC定时器
- 多谐振荡器
- 窗口检测器
- 系统监控
- 传感器系统：烟雾探测器、光传感器、报警器
