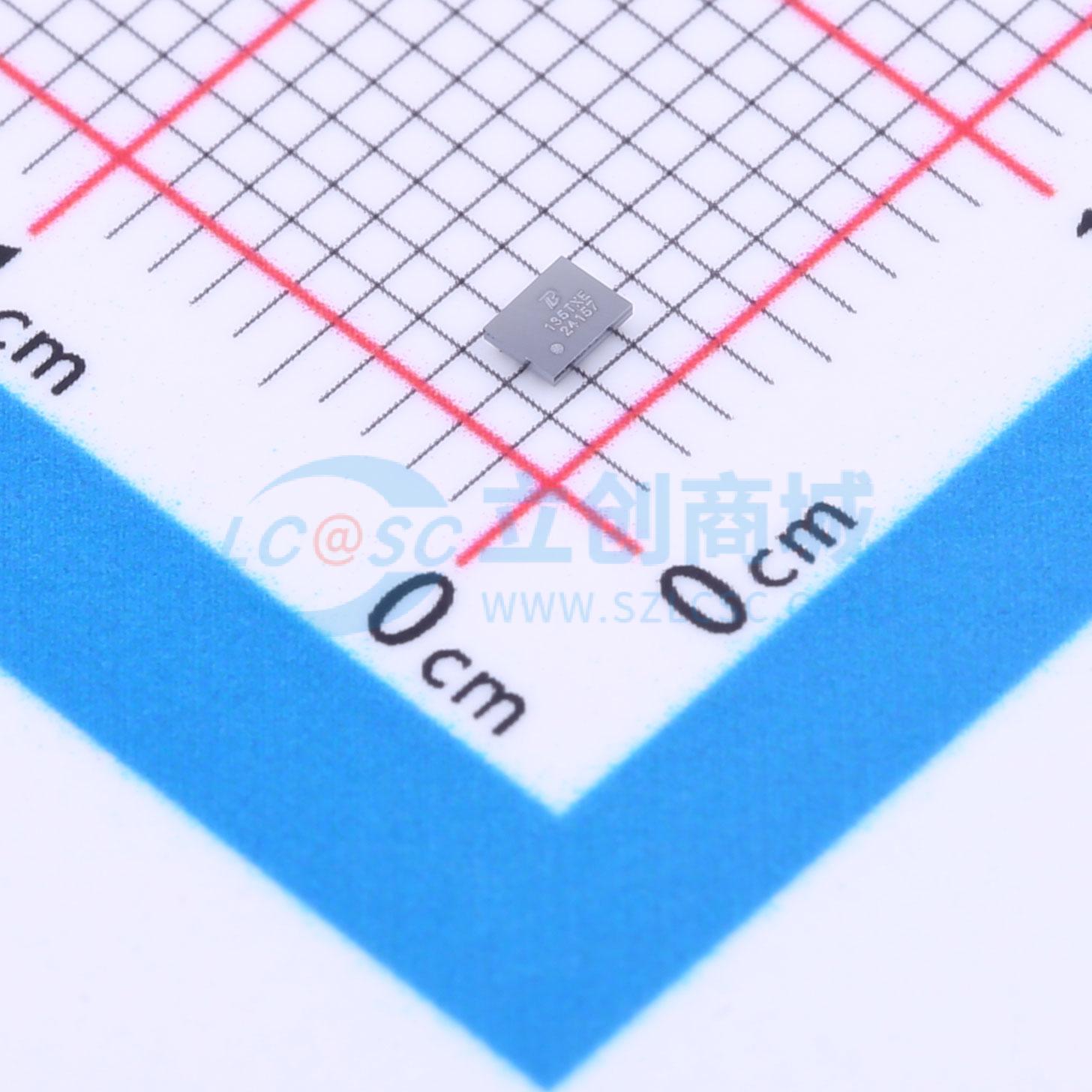

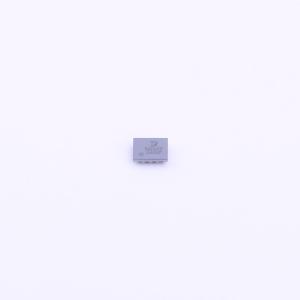

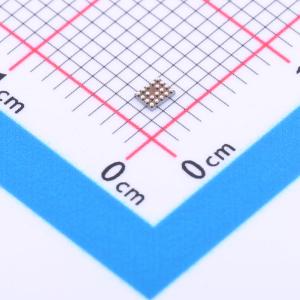

温馨提醒：图片仅供参考，商品以实物为准

BCT24157EBP-TR

开关型、高效率、锂电池充电管理芯片(带USB-OTG功能)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BCT24157是一款高集成，开关型，高效率，大电流，锂离子电池充电管理控制芯片。集成了1MHz同步降压PWM控制器和功率MOSFET，有效地降低了充电的功率损耗。BCT24157充电流程包括涓流，恒流和恒压三个阶段。
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT24157EBP-TR
商品编号: C2887757
商品封装: WLCSP-20L
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

BCT24157是一款高集成，开关型，高效率，大电流，锂离子电池充电管理控制芯片。集成了1MHz同步降压PWM控制器和功率MOSFET，有效地降低了充电的功率损耗。BCT24157充电流程包括涓流，恒流和恒压三个阶段。充电恒压可设定，精度在+/- 1%范围内，恒流充电电流最大可达1.5A。芯片自动控制充电的流程。BCT24157包括四个环路：分别精确控制充电电流，恒压电压，以及VBUS电压和芯片结温。BCT24157的充电终止电流可设定。当充电电流减小到设定设阈值时，BCT24157可输出充电完成指示。这些设定可通过I²C来配置。BCT24157内置全面的保护电路：24V的VBUS管脚直流耐压，VBUS管脚6.2V OVP保护功能，充电时的最低输入电压保护功能，电池OVP保护功能，防电流反灌功能，根据芯片温度自动调节充电电流功能。BCT24157采用1.975 x 1.575 mm、20焊球、0.4mm间距WLCSP封装，封装完全兼容FAN54005/FAN54015和bq24157/bq24158。

商品特性

开关充电，相比线性充电，效率更高，充电更快，可提供最大1.5A的充电电流
高效率1MHz同步降压PWM控制器，占空比最高达100%
VBUS引脚最高直流耐压24V
VBUS最大工作电压6.2V
效率高达90%
支持快速I²C接口规范，通过I²C接口可以调整相关充电参数
高精度电压和电流调制：充电电压精度±0.5%（25℃），±1%（0℃ - 125℃）；充电电流精度±5%
集成了功率管，可实现高达1.5A的充电功能
充电状态指示
AIC（自动输入电流管理）技术，可设定VBUS端的最低电压4.3/4.4/4.5/4.6V，自适应匹配USB或输出功率较小的适配器
具有温度自适应功能，根据温度自动调节充电电流
充电电流软启动，防止VBUS浪涌电流
具有防电流反灌功能，防止电流从电池反灌至VBUS
5V，700mA的升压模式，用于USB OTG功能
WLCSP - 20L封装

应用领域

手机
智能手机
PDA
充电宝
平板电脑
便携式媒体播放器
游戏机
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~6.2V
	最大充电电流	1.5A
	充电饱和电压	4.2V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	200uA
	接口类型	I2C
