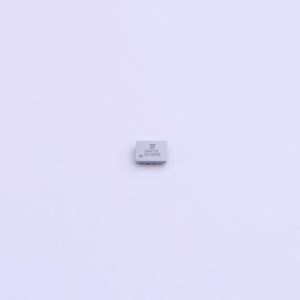

BCT24157DEBP-TR

开关型、高效率、1.5A锂电池充电管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BCT24157D是一款高集成，开关型，高效率，大电流，锂离子电池充电管理控制芯片。集成了1MHz同步降压PWM控制器和功率MOSFET，有效地降低了充电的功率损耗。BCT24157D充电流程包括涓流，恒流和恒压三个阶段。
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT24157DEBP-TR
商品编号: C2887758
商品封装: WLCSP-20
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

BCT24157D是一款高集成，开关型，高效率，大电流，锂离子电池充电管理控制芯片。集成了1MHz同步降压PWM控制器和功率MOSFET，有效地降低了充电的功率损耗。BCT24157D充电流程包括涓流，恒流和恒压三个阶段。精度在+/-1%范围内，恒流充电电流最大可达1.5A。芯片自动控制充电的流程。BCT24157D包括四个环路：分别精确控制充电电流，恒压电压，以及VBUS电压和芯片结温。

商品特性

开关充电，相比线性充电，效率更高，充电更快，可提供最大1.5A的充电电流
高效率1MHz同步降压PWM控制器，占空比最高达100%
VBUS引脚最高直流耐压24V
VBUS最大工作电压6.2V
高精度电压和电流调制充电电压精度：±0.5% (25°C)，±1% (0°C - 125°C) 充电电流精度：±5%
集成了功率管，可实现高达1.5A的充电功能充电状态指示AIC（自动输入电流管理）技术，VBUS端的最低电压4.6V。具有温度自适应功能，根据温度自动调节充电电流
充电电流软启动，防止VBUS浪涌电流
具有防电流反灌功能，防止电流从电池反灌至VBUS
提供适配4.2V规格的锂电池产品
WLCSP - 20封装

应用领域

手机
平板电脑
便携式媒体播放器
游戏机
数码相机等单节锂电池设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~6.2V
	最大充电电流	1.5A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	200uA
