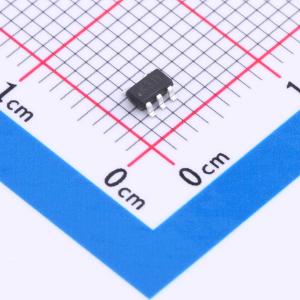

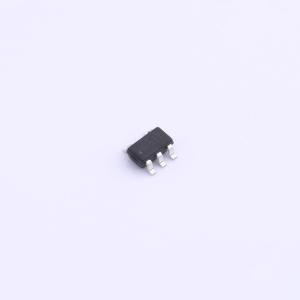

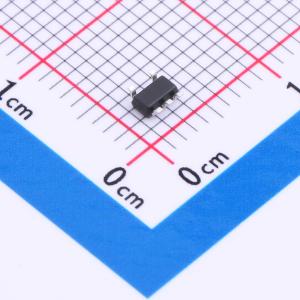

温馨提醒：图片仅供参考，商品以实物为准

BCT2020EUK33-TR

低功耗、低压差、射频线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 300mA Low IQ Low Dropout Regulators
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT2020EUK33-TR
商品编号: C2887778
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

BCT2020系列是低功耗、低压差CMOS线性稳压器，输入电压范围为1.6V至5.5V，输出电流最高可达300mA。它们是低电压、低功耗应用的理想选择。低接地电流使该器件适用于电池供电的电源系统。BCT2020系列还具有低压差电压特性，可延长便携式电子产品的电池使用寿命。对于需要稳定电压源的系统，如射频应用，BCT2020系列的低输出噪声和高电源抑制比（PSRR）将使其受益。其他特性包括10nA逻辑控制关断模式、短路电流限制和热关断保护。 BCT2020具有自动放电功能，可在禁用状态下快速释放输出电压（VOUT）。 BCT2020采用环保型SOT23 - 5封装。工作环境温度范围为 - 40°C至 + 85°C。

商品特性

低压差电压
热过载保护
内置折返保护电路
20μA低电源电流
10nA逻辑控制关断
1.6V至5.5V输入电压范围
固定输出电压为1.2V、1.8V、2.8V、3.0V和3.3V
快速自动放电功能
300mA输出电流
高输出电压精度
快速启动时间
-40°C至 + 85°C工作温度范围
采用环保型SOT23 - 5封装

应用领域

移动电话
无绳电话
PCMCIA卡
调制解调器
MP3播放器
手持仪器
掌上电脑
电子记事本
便携式/电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	250mV@(300mA)

	属性	参数值
	静态电流(Iq)	26uA
	噪声	75uVrms
	特性	过热保护；热关断；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
