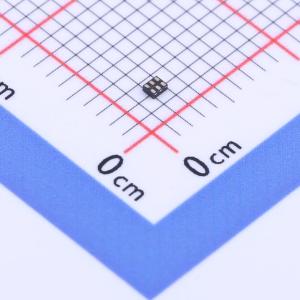

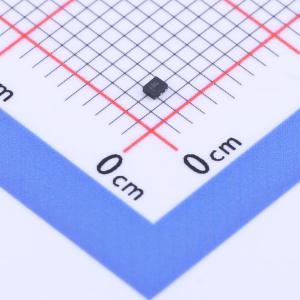

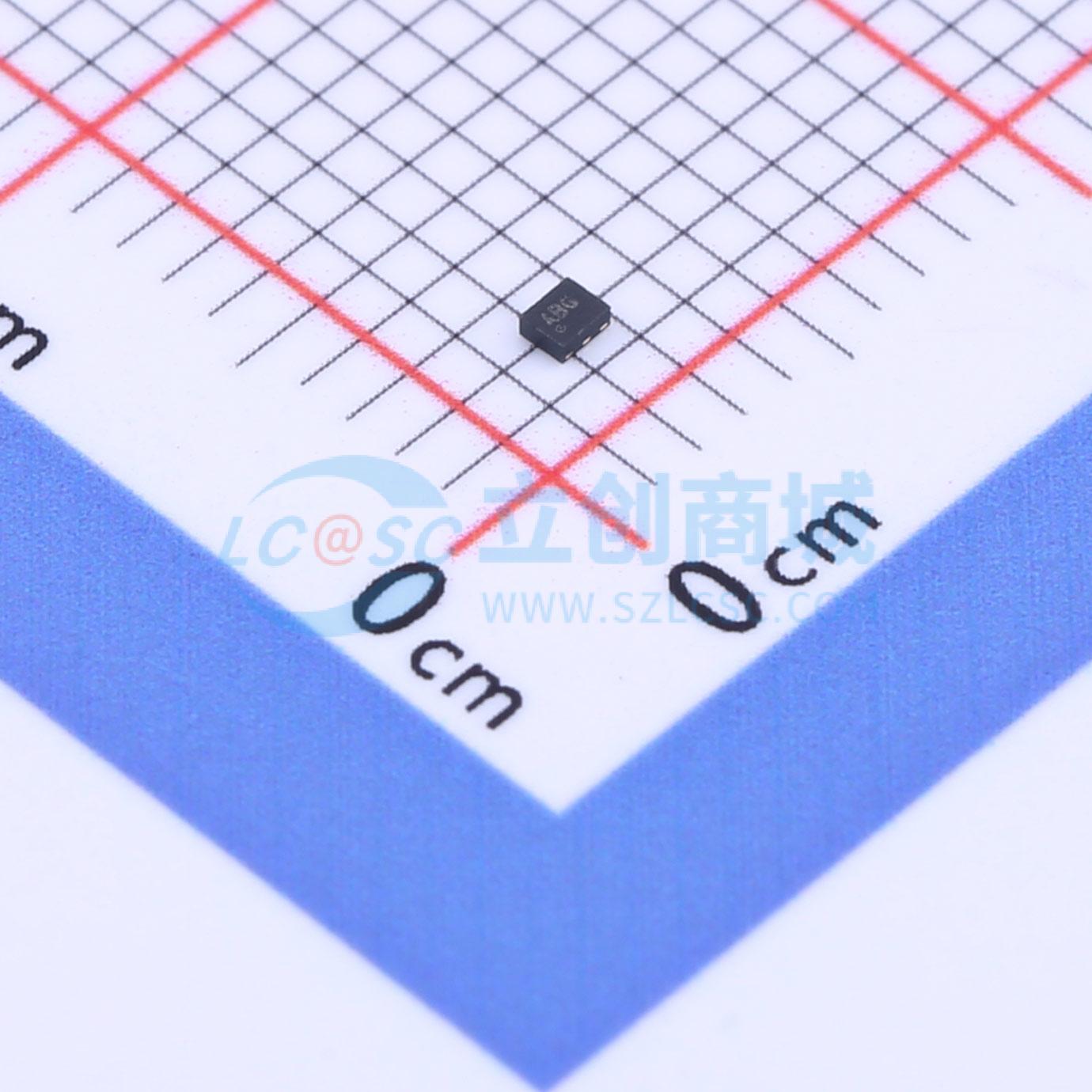

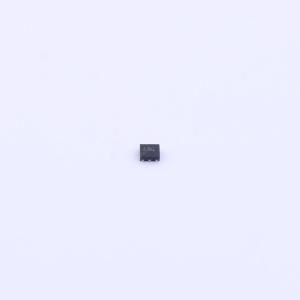

BCT4157ELT-TR
低压，2.8Q单刀双掷（SPDT）模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BCT4157是一款高带宽、快速单刀双掷（SPDT）CMOS开关。它可用作模拟开关或低延迟总线开关。BCT4157的工作电源电压范围很宽，为1.65V至5.5V，在1.65V时的最大导通电阻为5.1欧姆，在2.3V时为3.9欧姆，在4.5V时为2.85欧姆
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT4157ELT-TR
- 商品编号
- C2887746
- 商品封装
- WDFN-6(0.9x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 23ns | |
| 导通电阻(Ron) | 2.8Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 12.5ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 18.5pF | |
| 带宽 | 300MHz | |
| 传播延迟(tpd) | 1.2ns |
商品概述
BCT4157 是一款高带宽、快速单刀双掷（SPDT）CMOS 开关。它可以作为模拟开关或低延迟总线开关使用。该设备在广泛的电源电压范围内工作，从 1.65V 到 5.5V，其最大导通电阻为:在 1.65V 下为 5.1 欧姆，在 2.3V 下为 3.9 欧姆，在 4.5V 下为 2.85 欧姆。先断后合的切换方式防止了两个开关同时启用，从而消除了切换期间信号中断的问题。控制输入 S 可承受高达 5.5V 的驱动信号，独立于电源电压。
