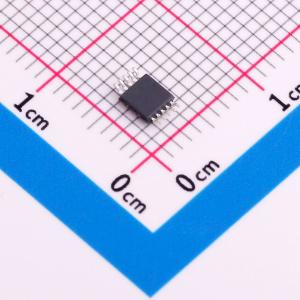

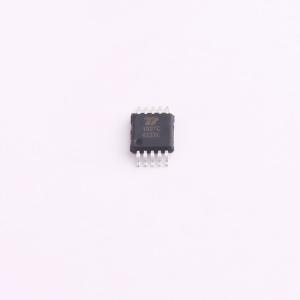

温馨提醒：图片仅供参考，商品以实物为准
BCT4222CEAB-TR
高速双刀双掷模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BCT4222C是一款高带宽、快速双刀双掷（DPDT）模拟开关。其宽带宽和低位间偏斜特性使其能够以良好的信号完整性传输高速差分信号。每个开关均为双向开关，对输出端的高速信号几乎无衰减
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT4222CEAB-TR
- 商品编号
- C2887750
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 1.65V~4.5V | |
| 导通时间(ton) | 14ns | |
| 导通电阻(Ron) | 7Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 10ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 8pF | |
| 带宽 | 700MHz |
商品概述
BCT4222C是一款高带宽、快速双刀双掷（DPDT）模拟开关。其宽带宽和低位间偏斜特性使其能够以良好的信号完整性传输高速差分信号。每个开关均为双向开关，输出端对高速信号的衰减极小或无衰减。该产品具有行业领先优势，由于其低通道电阻和低I/O电容，传播延迟小于250ps。其出色的通道间串扰抑制能力可将噪声干扰降至最低。
商品特性
- VCC工作范围：1.65V至4.5V
- 轨到轨信号范围
- 导通电阻匹配：0.05Ω（典型值）
- 导通电阻平坦度：0.08Ω（典型值）
- 高关断隔离度：10MHz时为57dB
- 54dB（10MHz）串扰抑制，可减少信号失真
- 先断后通式切换
- -3dB带宽：700MHz
- 扩展工业温度范围：-40℃至85℃
- 可作为NLAS7222的升级直接替代产品
- 封装（提供无铅和环保型）
应用领域
- 手机
- 个人数字助理（PDA）
- 便携式仪器
- 差分信号数据路由
- USB 2.0信号路由
