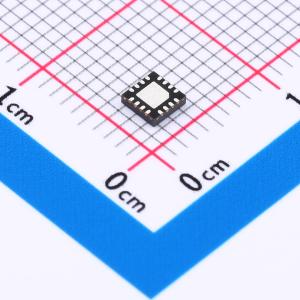

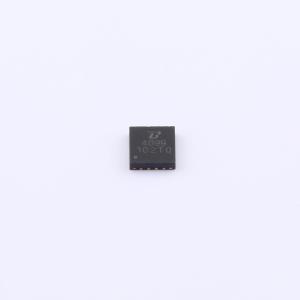

BCT4899ETE-TR

高速、低电压双路双刀双掷模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BCT4899是一款高速、低电压、双独立双刀双掷（DPDT）CMOS模拟开关，设计用于单+1.8V至+5.5V电源供电。它具有高带宽（500MHz）和低导通电阻（典型值5Ω）的特点。BCT4899配置为双双刀双掷（DPDT）器件，有两个逻辑控制输入，每个控制两个多路复用器/解复用器
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT4899ETE-TR
商品编号: C2887754
商品封装: TQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

商品概述

BCT4899是一款高速、低压、双独立双刀双掷（DPDT）CMOS模拟开关，设计用于在+1.8V至+5.5V单电源下工作。它具有高带宽（500MHz）和低导通电阻（典型值5Ω）的特点。 BCT4899配置为双双刀双掷（DPDT）器件，有两个逻辑控制输入，分别控制两个多路复用器/解复用器。该配置也可用作双差分2选1多路复用器/解复用器。 BCT4899提供绿色TQFN - 3x3 - 16L、TQFN - 2.5x2.5 - 16L和UTQFN1.8x2.6 - 16L封装。

商品特性

低电压工作：1.8V至5.5V
导通电阻：5Ω（典型值）
-3dB带宽：500MHz
轨到轨输入和输出操作
高关断隔离：10MHz时为 - 55dB
低串扰：10MHz时为 - 60dB
低功耗（<0.01μW）
工作温度范围：-40℃至+85℃

应用领域

通信系统
便携式仪器
音频和视频切换
PCMCIA卡
计算机外设、调制解调器、个人数字助理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	工作电压	1.8V~5.5V
	导通时间(ton)	35ns

	属性	参数值
	导通电阻(Ron)	5Ω
	关闭时间(toff)	45ns
	工作温度	-40℃~+85℃
	导通电容(Con)	10pF
	带宽	500MHz
