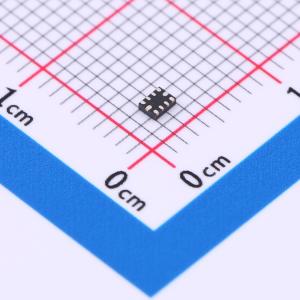

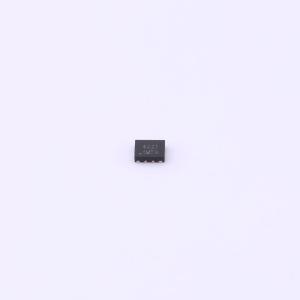

温馨提醒：图片仅供参考，商品以实物为准
BCT4221EGB-TR
USB2.0高速开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高带宽、快速双刀双掷（DPDT）模拟开关。 宽带宽和低比特间偏斜，可实现高速差分信号的良好信号完整性。 每个开关为双向，输出端对高速信号几乎无衰减。应用：手机
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT4221EGB-TR
- 商品编号
- C2887749
- 商品封装
- UQFN-10(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 2.7V~5.5V | |
| 导通时间(ton) | 20ns | |
| 导通电阻(Ron) | 6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 15ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 7pF | |
| 带宽 | 720MHz |
商品特性
- 高带宽、快速双刀双掷（DPDT）模拟开关
- 宽带宽和低位间偏斜，可传递高速差分信号并保持良好信号完整性
- 每个开关为双向，输出端对高速信号几乎无衰减
- 低通道电阻和低 I/O 电容，传播延迟小于 250ps
- 高通道间串扰抑制，噪声干扰极小
- VCC 工作范围：2.7V - 5.5V
- 模拟信号范围：0 至 VCC
- -3dB 带宽：720MHz
- 关断隔离：-38dB @250MHz
- 串扰抑制：-38dB @250MHz
- 导通电阻：典型值 6Ω
- 扩展温度范围：-40°C 至 85°C
- 绿色 QFN2.0X1.5 - 10L 封装
- ESD：HBM 8000V
应用领域
- 手机
- Hi-Fi 音频切换
- USB 2.0 高速数据切换
- USB 3.x Type C 切换
