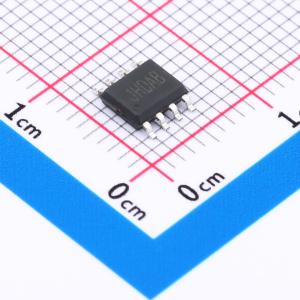

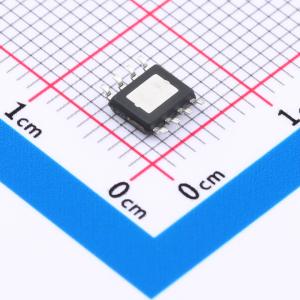

温馨提醒：图片仅供参考，商品以实物为准
RY7614
RY7614
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- RYCHiP(蕊源)
- 商品型号
- RY7614
- 商品编号
- C2887743
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.199克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~65V | |
| 开关频率 | 250kHz~1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 3% |
商品概述
RY7614 是一款1A 60W共阳极恒流降压LED驱动器。它们适用于驱动单串3W高亮度LED，效率高达96%。该驱动器接受4.5V至65V的输入电压，并提供高达1A的平均LED电流，精度为±3%。集成的低边N沟道功率MOSFET和电流检测元件实现了简单且元件数量少的电路设计，无需自举电容和外部电流检测电阻。通过连接到地的小信号电阻可以实现非常精细的LED电流调节、模拟调光和热回退功能。
恒定开关频率操作简化了EMI设计。无需外部环路补偿网络。专有的脉冲级调制控制方法有助于提高转换效率并实现真正的平均LED电流调节。
应用领域
- 高功率LED驱动器
- 建筑照明
- 办公格栅灯
- 汽车照明
- MR-16 LED灯泡
