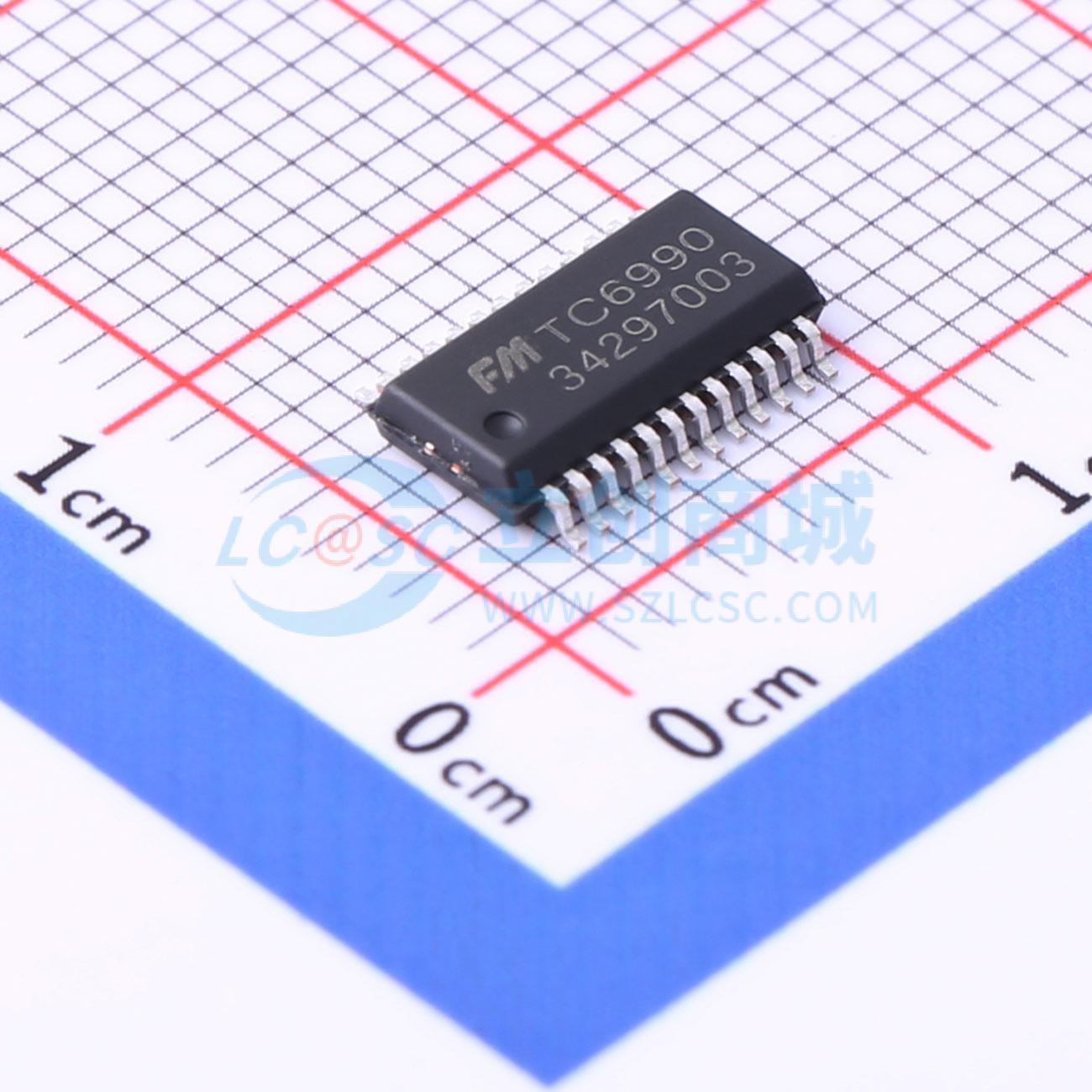

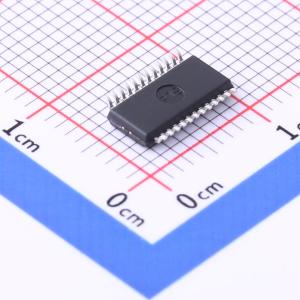

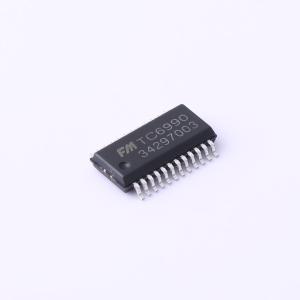

TC6990

TC6990/TC6990Q 为一款专为LED 屏幕行扫描屏设计的一款16 通道带消隐可调的共负极行扫描驱动IC，内部集成了消隐电平可调的高刷新残影消除电路，16 组移位寄存器和16 组具有防烧功能的功率管。TC6990/TC6990Q 內置16 组移位寄存器及串行移位控制电路，可实现任意扫描数的行扫控制。简化了LED 模组PCB 布局布线的复杂度，内置消隐电平可调的行消隐电路提升显示屏整体影像表现效果。

• 内置LED 显示屏残影消除电路，可消除上拖影现象
• 改善LED 漏电及短路造成的毛毛虫现象
• 内建LED 显示屏灯珠开路十字线像改善电路
• 内建16 组移位寄存器及串行移位控制电路
• 简化LED 模组PCB 布局布线难度
• 单颗芯片支持16 扫以上模组
• 内置4 种消影模式，8 档消影电平可调
• OCP 保护，防止芯片烧毁
• 极低的导通电阻RDS(ON),Vgs@-5.0V,Ids@-1.0A≤117mΩRDS(ON),Vgs@-3.3V,Ids@1.0A≤130mΩ

• 室内微小间距（租赁）LED 显示屏
