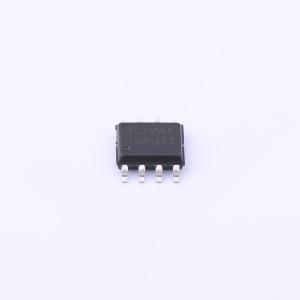

温馨提醒：图片仅供参考，商品以实物为准
TC2466A
1.8A H桥电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC2466A 为相机、消费类产品、玩具及其他需要低压或电池供电运动控制的应用提供集成式电机驱动器。TC2466E 可提供高达 1.8A 的直流输出电流。
- 品牌名称
- FM(富满)
- 商品型号
- TC2466A
- 商品编号
- C2887477
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | 1.8A | |
| 峰值电流 | 3.5A | |
| 工作电压 | 2V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 280mΩ | |
| 静态电流(Iq) | 1uA | |
| 工作温度 | -20℃~+85℃ |
商品概述
TC2466A为相机、消费产品、玩具及其他需要低压或电池供电运动控制的应用提供集成式电机驱动器。TC2466E可提供高达1.8A的直流输出电流。其电机电源（VM）工作范围为2至11V，器件电源电压（VCC）为2V至6V。超低的导通电阻（RDS-ON）使SOP-8封装成为可能。TC2466A具备PWM（INA、INB）输入接口，集成了过流保护、欠压锁定和过温关断等全面保护功能。
商品特性
- H桥电机驱动器
- 直流电机或其他负载，低导通电阻：280mΩ
- 最大直流驱动电流1.8A
- 电机和逻辑电源分开，电机VM：2至11V，逻辑VCC：2V至6V
- 低待机电流 ≤2uA/VM=VCC=5V
- 小封装和小尺寸，带散热焊盘的8引脚ESOP封装
应用领域
- 电动牙刷、电子锁
- 相机
- 数码单反镜头
- 消费产品
- 玩具
- 机器人
